46次連接器，通用，4-位置，孔式 直頭 M12，編碼: A，快速免剝線連接，螺圈材料: 不銹鋼1.4404，電纜外徑 4 mm ... 7 mm
| 組裝說明 | 注意：在導線布線時請遵守允許的彎曲半徑，因?yàn)閺澢^大可能會有損防護等級。降低連接器上游的機械負載，例如通過使用電纜扎帶。 |
| 產品類型 | 圓形連接器（電纜側） |
| 傳感器類型 | 通用 |
| 位數 | 4 |
| 出線口編號 | 1 |
| 屏蔽 | 無 |
| 編碼 | A |
| 電纜出口 | 直頭 |
| 數據管理狀態 | |
| 產品審核修訂 | 04 |
| 絕緣特性 | |
| 過電壓類別 | II |
| 污染等級 | 3 |

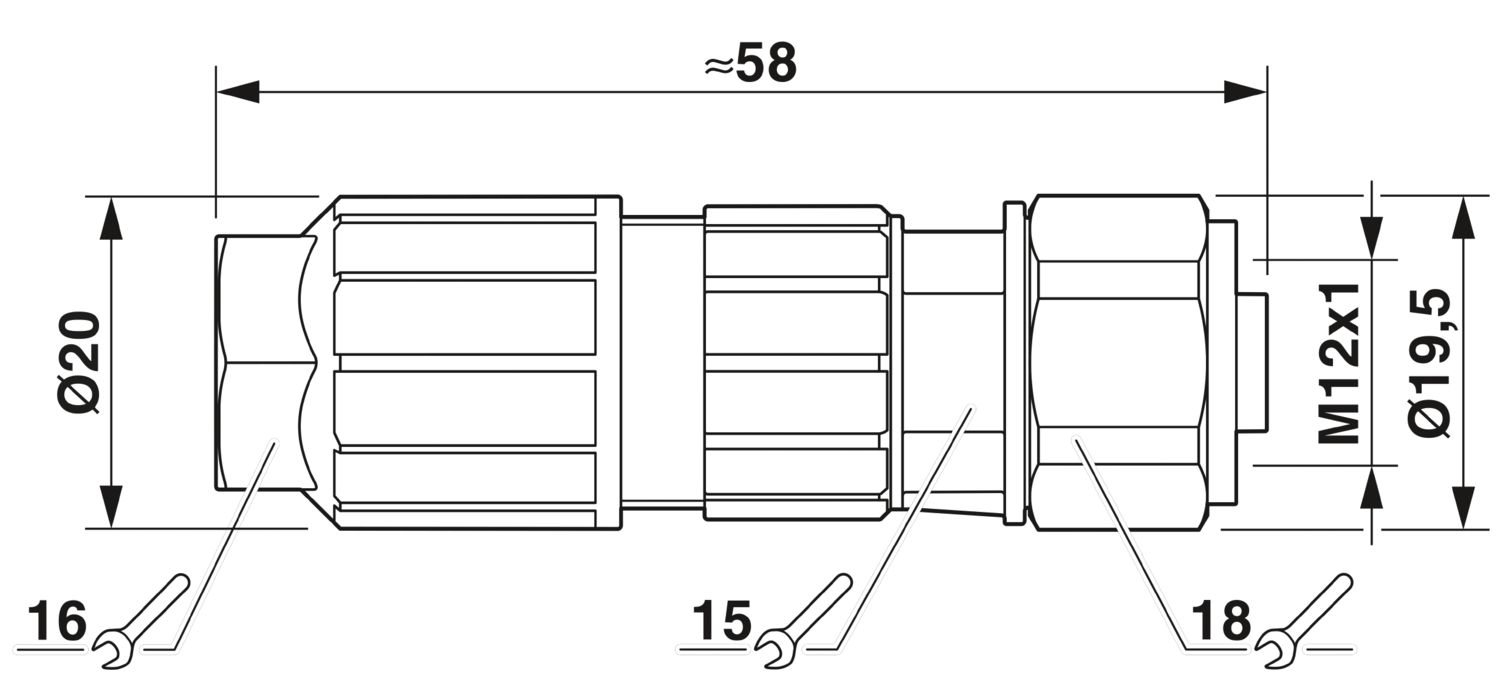

| 尺寸圖 |  |
| 長度 | 58 mm |
| 接合螺母扳手規格 | 16 mm |
| 扳手規格，埋頭螺母 | 15 mm |
| 外部尺寸 | |
| 外徑 | 4 mm ... 7 mm |
| 阻燃等級，符合UL 94 | V0 |
| 密封材料 | FKM |
| FKM | |
| 夾具本體材料 | PA-GF |
| 接觸件材料 | CuSn |
| 材料接觸表面 | Ni/Au |
| 接觸件載體材料 | PA 6.6 |
| 螺釘連接材料 | 不銹鋼1.4404 |
| 纜線絕緣材料 | PVC/PE/PP/橡膠 |
| 導線連接 | |
| 連接方式 | 快速免剝線連接 |
| 接線橫截面 | 0.14 mm2 ... 0.75 mm2 (柔性) |
| 可連接導線橫截面AWG | 26 ... 20 (柔性) |
| 緊固扭矩 | 0.4 Nm (M12 螺圈) |
| 4 Nm (壓緊螺母) | |
| 針位分配 | |
| 觸點 | 顏色（信號指示）| 觸點（可選） | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| 額定過電壓 | 2.5 kV |
| 絕緣電阻 | ≥ 100 MΩ |
| 額定電壓 UN | 48 V AC |
| 60 V DC | |
| 額定電流IN | 4 A |
| 機械參數 | |
| 插／拔周期 | ≥ 100 |
| 連接1 | |
| 插座設計 | 孔式 |
| 插座出線 | 直頭 |
| 插座螺紋類型 | M12 |
| 編碼 | A |
| 信號類型/分類 | 通用 |
| 環境條件 | |
| 保護等級 | IP65 |
| 環境溫度（運行） | -40 °C ... 85 °C (針式/孔式) |
| 環境溫度（組裝） | -5 °C ... 50 °C (組裝時) |
| M12 | |
| 標準標識 | M12 針式插頭連接器 |
| 標準/規格 | 符合IEC 61076-2-101 |
