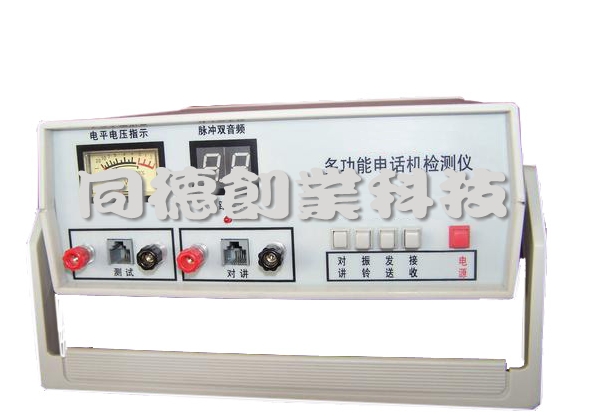

多功能電話機檢測儀 電話機檢測儀 型號：TC-988

【資料簡介】

多功能機檢測儀 機檢測儀 型號：TC-988
產品介紹：

多功能機檢測儀是采用*技術，以進口集成電路為核心，專為各種機、子母機、傳真機等通信設備的制造、銷售、維修、而設計的綜合測試儀器，對其進行準確、快捷、簡便的測試，本儀器集成化程度高，功能多，可靠性高、使用簡便，廣泛于郵電、通信設備制造商、機銷售維修中心等部門；也可用于單位或家庭作內部對話。本儀器結構緊湊合理，體積中，操作簡便，使用安全可靠。


主要功能：

1、脈沖式/雙音多頻式機撥號測試。

2、脈沖/雙音多頻機混合自動切換測試。

3、電平表指示發話/撥號信號的總電平。

4、提供忙音或撥號音進行接收測試。

5、發送測試。

6、振鈴測試。

7、對講測試。

8、內部傳呼對講。

二．技術規格

1、機饋電電壓：48VCD±5%，內置3KM仿真線模擬0.5mm芯線紙包緣電纜（）。

2、脈沖撥號測試：脈沖撥號間隔時間≥150ms。脈沖十個號碼（1、2、3、4、5、6、7、8、9、0）。

3、雙音多頻撥號測試：標準頻率組合：2Hz±1.5%,共十六個碼?？山邮湛傠娖椒秶?20——0dBm?？山邮招盘柍掷m(xù)時間：zui小40ms?？山邮招盘栭g隔時間：zui小40ms。

4、振鈴測試：振鈴信號強度：交流75V，頻率50Hz，電表指示振鈴電壓值。振鈴信號形式：連續。

5、發送測試：電平表指示發送強度：滿度：0dBm±1dBm。（600Ω）。

6、接收測試：提供撥號音：450Hz正弦波，強度：（15dBm±1dBm）。形式：連續輸出撥號音。

7、雙向傳呼對講測試：可接輔助話機對講，模擬通話狀態，并有雙向振鈴功能。

8、報警系統：環路指示環燈指示環路斷續狀態。開關指示燈指示電源通斷狀態。電表指示饋電電壓。

9、電源 AC 220V±10%，50/60Hz功耗小于8W。

10、外型尺寸：75mm （H） × 202mm（W） × 220mm（D）。

11、重量：1KG。

12、工作條件：環境溫度：0—+40℃。相對濕度：<90%。

三、操作說明

1、 本儀器出廠前經過嚴格的質量檢驗，并具有良好的防潮防震包裝，開箱檢查以下物品：⑴主機一臺；⑵使用說明書一份；

2、供電電源：使用AC220V，50/60Hz交流電源，單相二線插頭。

3、開機檢查：接通電源，開電源開關，電源指示燈亮，即可進入測試狀態，在未接通機時，環路狀態指示燈熄滅。

4、發號測試：⑴ 把被測試機兩條引線接在“測試”連接柱上，按下“發送”或“接收”鍵。⑵取機，環路指示燈應亮，按下要測試的號碼鍵發號，則脈沖數碼管顯示出相應號碼；若機為脈沖發號，則脈沖數碼管顯示出相應的號碼；若機為雙音頻發號，則雙音頻數碼管顯示出相應的號碼：數碼 1 2 3 4 5 6 7 8 9 0 * ﹟顯示 1 2 3 4 5 6 7 8 9

5、振鈴測試：同上接法，掛機、按下“振鈴”功能鍵，此時機則發出連續的振鈴聲，電平表指示振鈴檔電壓，若“對講”接線柱有機，則也有鈴聲。

6、送話測試：⑴ 同上接法，按下“發送”功能鍵。⑵取機、對機送話器加送話聲激勵信號，電平表即指示送話信號強度。

7、受話測試：⑴同上接法，按下“接收”功能鍵。⑵取機，本機送450Hz撥號信號導機，可由話機受話器監聽其效果。

8、雙向傳呼對講測試及使用：同上接法，再在“對講”接線柱上接上對講機（撥號壞的也可以，只要振鈴與通話電路正常就可以）若主機（接“測試”接線柱機）要呼叫輔機（按“對講”接線柱機），則按下“振鈴”功能鍵，這時兩部機同時通話（不按“對講”鍵也可以，但聲音?。綍r(shí)把對講功能鍵按下，若輔機要呼叫主機，則摘機，此時主機就有鈴聲，取機通話即可。以上既可模擬對講，也可判斷語言是否失真。

9、附注：對于某些輸出接口為有源端口的通信設備，若需本儀器對其進行有關信號測量是，應在該設備接口于本儀器接口的連接中采取隔直流措施。 相信使用者在實際中，通過靈活運用，會更好的掌握和發揮本儀器的特點，擴充其使用功能。
