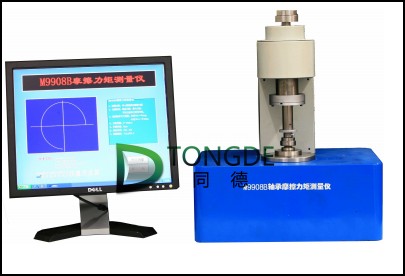

軸承動態摩擦力矩測量儀 型號：M9908B

◆用途：軸承摩擦力矩是評價軸承動態性能的主要技術指標之一（包括摩擦力矩的大小和分散度），用來合理評定軸承動態性能，分析軸承力矩影響因素，進一步來提高軸承質量。軸承的摩擦力矩值影響因素包括軸承結構設計參數、加工工藝、加工精度、潤滑和清潔度等，本儀器為軸承用戶提供摩擦力矩值以及力矩變化曲線，可指導用戶獲得產品較穩定的摩擦性能，從而提高軸承產品質量。

◆測量原理：被測軸承垂直安裝在測量主軸上，當外圈低速旋轉時，由于軸承內部摩擦帶動軸承內圈旋轉。被測軸承產生的摩擦力矩與扭矩應變傳感器的彈性件的力矩相平衡原理，測量主軸由傳感器將軸承摩擦力矩轉換成電信號，經放大、A/D轉換、數據處理后送入計算機、將得到正反六組測量結果和正反向力矩變化曲線可顯示、存檔或打印輸出。

◆儀器結構：本儀器由機械部分、電氣部分和計算機以及儀器的定標校準分組成。

◆顯示裝置：數據處理和顯示裝置采用計算機，品牌機，液晶顯示器

◆測量參數：中小型軸承動態摩擦力矩（zui大摩擦力矩值、平均摩擦力矩值和力矩差
◆測量范圍：Φ10～Φ40mm
◆示值誤差：≤±1%F.S
◆測試指標：動態摩擦力矩 0～20N.mm; 0～50N.mm
◆量程：（采用標準力矩）0-20N.mm；0-50N.mm 分辨率：0.1N.mm
◆測量載荷：軸向載荷15N
◆速度：主軸轉速5rpm
◆電源：220±10%V 50Hz
◆氣源：0.4～0.5MPa
◆環境要求：環境溫度：-10℃～40℃，相對濕度：＜85%

◆儀器配置：機械部分為驅傳動裝置、加載升降裝置、氣浮主軸（測量軸系）、機械臺架、扭矩傳感器；電器部分為
AD卡、主機箱前有電位器、電源線1根、連接線1根；氣源部分為過濾器、氣泵（廠家）、濾清器等
