JM12TQ氣動臺式徑向鉚接機|旋鉚機JM12TQ型號：JM12TQ■中型臺式氣動設計■0-30毫米長行程■鉚接直徑Φ12mm（實心鋼鉚釘）■氣動驅動、無級調壓、雙向調速■氣源濾水、氣霧潤滑■可預留同步夾具接口■動力頭可升降

詳細介紹

JM12TQ

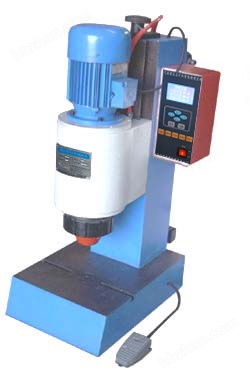

氣動臺式徑向鉚接機|旋鉚機 JM12TQ

鉚接機旋鉚機自動鉚接機

液壓立式鉚接機

型號：JM12TQ

■中型臺式氣動設計

■0-30毫米長行程

■鉚接直徑Φ12mm（實心鋼鉚釘）

■氣動驅動、無級調壓、雙向調速

■氣源濾水、氣霧潤滑

■可預留同步夾具接口

■動力頭可升降，大行程，手柄鎖定

■工作臺帶定位孔T型槽

■無聲鉚接機

■全功能單色液晶屏顯電控箱

■鉚接時間隨意設定，手動、自動任意切換

■人體工學外形設計，操作輕松方便

JM12TQ

適用范圍：汽摩配件、建筑五金等

可加高/加長/加寬改裝

JM12TQ是汽動類中型徑向臺式鉚接機，除應用有的11瓣梅花徑向鉚接技術外，同時采用絲桿升降式動力頭（機頭部分不固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。電控部分加裝數顯時間繼電器，數顯計數器，方便操控。氣壓元件全部采用進口件，質量可靠，另外增加雙向調速閥，方便鉚接參數調整，氣路加裝氣霧潤滑和氣體濾水功能。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。。

JM12TQ前面

JM12TQ背面

JM12TQ氣動鉚接機（旋鉚機）主要參數

鉚接鉚釘直徑范圍 Φ2~Φ12

鉚接壓力 20KN

鉚頭工作行程 30MM

鉚頭到工作臺距離 170MM

工作臺升降距離 170MM

工作臺中心定位孔直徑 Φ16

鉚頭中心到立柱導軌表面距離 160MM

鉚頭伸出長度標準50MM

工作臺尺寸 360MM×500MM

功耗 0.75Kw

油泵電機轉向順時針（俯視）

外形尺寸 730MM×500MM×1030MM(不包括油箱)

機床凈重 280Kg

氣源要求壓力4-5kgf/cm2 流量0.05立方米/分鐘

JM12TQ (單位mm)
A	B	C	D	F	G	H	I	J	K	K2	M	N	T	U	V	W
425	180	130	278	Φ146	1030	Φ110	405	505	135	160	290	500	180	432	226	182

我方保留修改外形參數權利，恕不另行通知。

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖

鉚接機旋鉚機自動鉚接機

徑向鉚接機穩定性測試

一臺好的徑向鉚接機除了鉚頭自傳要慢，噪音要低以外，其擺動的過程一定要平穩，我們專門隨機抽出了一臺徑向鉚接機做了如下的穩定性測試，我們可以確定，每一臺埃瑞特的徑向鉚接機都能達到這樣的效果，即使鉚釘沒有對中心，我們的徑向鉚接機一樣可以穩定的工作！

該機型運行過程視頻見 徑向鉚接機穩定性測試演示
