前輪定位儀（小車） 型號：ZHKQDJ-II 貨號：ZH3172
產品簡介

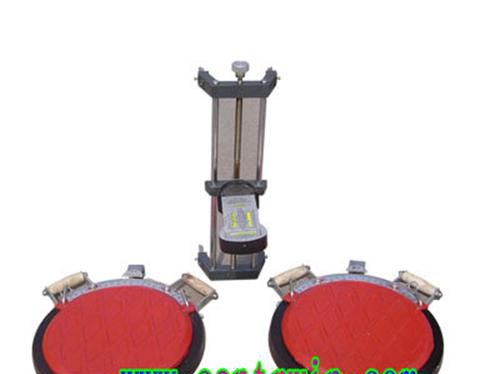

ZHKQDJ-II前輪定位測量儀 目前國內外使用的水準式前輪定位測量儀是帶磁鋼的水準測量儀和底盤等附件配套使用，用來靜態測量前輪zui大轉向角和前輪定位角。其方便的使用過程被承認。是在日本彌榮工業株式會社CCG-3型的基礎上加以改進、制造的產品，其項性能指標都已達國內外同類產品。
ZHKQDJ-I 前輪定位測量儀 將水準測量儀吸附在掛架中央的固定盤上，再將掛架牢靠的夾在輪輞上，尤其適合于輪輞是鋁合金或磁鐵法吸附車輛。

技術性能指標
    水準測量儀部分:
    其前端部有一*性磁鐵，用來吸附在固定盤上或鐵的輪子軸上。
    儀器表面的水平泡A用來測量前輪外傾角。
    儀器表面的水平泡B用來測量轉向節主銷后傾角。
    儀器表面的水平泡C用來測量轉向節主銷內傾角。
    儀器表面的水平泡D用來校準儀器的水平狀態。

外型尺寸
 155 × 98 × 30mm

自 重
 0.95Kg

磁鋼吸引力
 磁鋼吸引力

水準規格
 A
 Φ7 × 60mm

B
 Φ7 × 58mm

C
 Φ7 × 58mm

D
 Φ7 × 25mm

測量范圍
 前輪外傾角γ
 -5°∽ +5° 精度：5 %

主銷后傾角β
 -3°∽ +10° 精度：5 %

主銷內傾角α
 0°∽ +16° 精度：5 %


前輪轉角盤部分：
外型尺寸
 400 × 400 × 55mm

轉盤直徑
 351mm

設計承重
 5000Kg

轉角測量范圍
 -40°∽ 0°∽ +40° 精度：5 %
