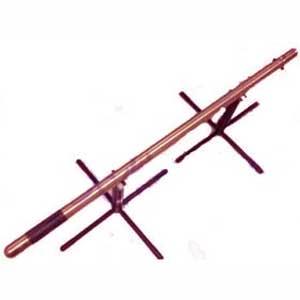

鉆孔軌跡隨鉆監測儀_存儲式隨鉆軌跡測量儀 型號:YCSZ 貨號:ZH11425
產品簡介:
隨鉆軌跡測量儀具有礦用安標志和標志。用于普通回轉鉆機進行煤礦地質勘探孔、瓦斯抽放孔、探放水孔等鉆孔施工時鉆孔軌跡跟蹤監測??稍诿簩?、巖層等地質中完成對垂直孔,水平孔,俯、仰角孔,分支孔等鉆孔的隨鉆測量工作。通過監測鉆頭的位置并自動繪制出鉆孔的軌跡曲線,以便在鉆孔布局時及時調整鉆孔的方向,合理的分布鉆孔。
存儲式隨鉆測量儀是一種專門用以采集角度信息的本質安型設備。測量儀將傳感器采集到的數據實時采集并存儲,可通過地上計算機的USB通信端口讀出,以供Microsoft Office Excel軟件后續處理與顯示。
工作原理:
探管利用傳感器磁強計和加速度計,將近鉆頭位置的傾角和方位角測量并計算出來,然后存儲在探管內;鉆孔完成后將探管數據取出,zui后利用數據處理軟件進行處理顯示。
技術參數:
傾角:-90°~+90°
基本誤差:±0.2°
時間記錄儀工作時間:≥24h
方位角:0°~360°
基本誤差:±1.5°
探管外形直徑:≥32mm
彎頭:0°~360°(±1.5°)
探管外形尺寸:≥1462mm
數據存儲:≥1G
測點間隔:≥10s
工作時間:≥30h
探管耐壓:≥12MPa
電池筒工作時間:≥72h
適應鉆桿直徑:≥50mm
測量間隔:<10s
磁鉆桿外徑:≥52/65/73mm
測量深度:≥200m
磁鉆桿長度:≥1500mm
外型尺寸:外徑40mm*長度1332mm
產品重量:12kg
