HS-S5/HS-S5C推拉式液壓快速接頭(碳鋼)(007) ISO5675

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地泰州市

在線詢價收藏產品查看聯系電話

聯系方式： 陳經理查看聯系方式

更新時間：2025-05-10 14:57:28瀏覽次數：61次

聯系我時，請告知來自環保在線

產品分類 品牌分類

  快速接頭

液壓快速接頭

全部產品列表

暫無信息

江蘇潤通機具有限公司

經營模式：其他

商鋪產品：32條

所在地區：

聯系人：陳經理

詢價 給他留言

產品簡介

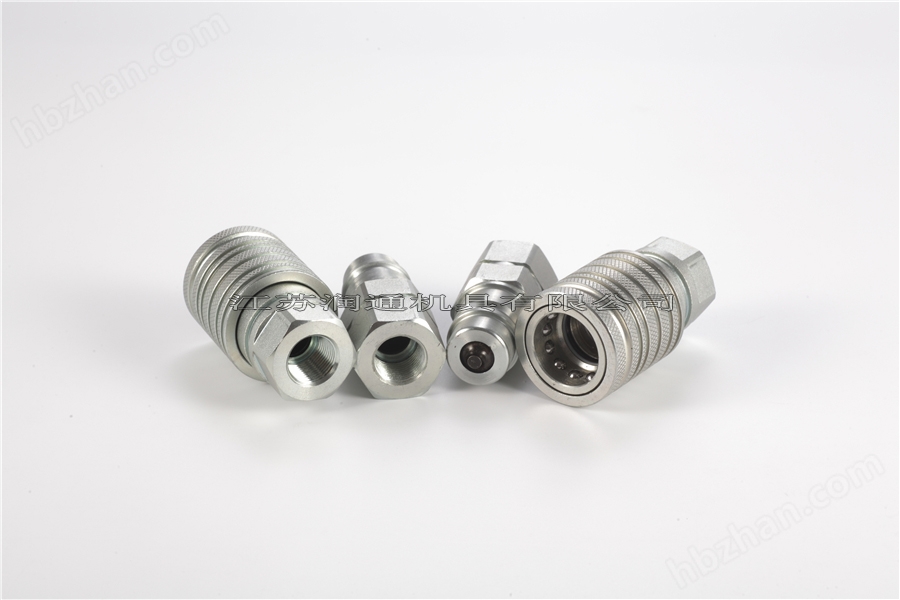

產品材料：母體：碳鋼 /公頭：碳鋼 / 產品描述：符合ISO5675標準產品應用：HS-S5/HS-S5C系列接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械及液壓機具互換性：美國派克（PARKER）4250系列、意大利快事達（FASTER）CPV-CNV系列

詳細介紹

產品描述：符合ISO5675標準

技術優勢：

1、在接頭被夾緊或以艙壁形式安裝時，雙作用套筒可以用單手操作。

2、接頭斷開時，閥芯自動閉合，防止泄露。

3、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。

4、關鍵部件經過感應淬火，耐用性高。

5、穩固的球鎖機構將相匹配的兩半部分結合在一起，母插座和公插頭采用實心的棒料精密制造。

產品應用HS-S5/HS-S5C系列接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械及液壓機具。

互換性：美國派克（PARKER）4250系列、意大利快事達（FASTER ）CPV-CNV系列

技術規范

規格（英寸）	1/2
額定壓力（PSI)	3000
額定流量（GPM)	12
溫度范圍（標準密封圈）	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

HS-S5/HS-S5C

母插座

HS-S5/HS-S5C

ISO	PART NO	LS	￠D	HEX1	T
12.5	HS-S5-04SF3/8	66	38	27	3/8BSP NPT3/8
12.5	HS-S5-04SF1/2	66	38	27	1/2BSP NPT1/2
12.5	HS-S5-04SF3/4	69	38	34	3/4BSP NPT3/4
12.5	HS-S5-04SFM14	66	38	27	M14*1.5
12.5	HS-S5-04SFM16	66	38	27	M16*1.5
12.5	HS-S5-04SFM18	66	38	27	M18*1.5
12.5	HS-S5-04SFM22	66	38	27	M22*1.5

公插頭

ISO	PART NO	LP	d	C	HEX2	T
12.5	HS-S5-04PF3/8	61.5	20.5	27	27	3/8BSP NPT3/8
12.5	HS-S5-04PF1/2	44	20.5	27	27	1/2BSP NPT1/2
12.5	HS-S5-04PF3/4	64.5	20.5	34	34	3/4BSP NPT3/4
12.5	HS-S5-04PFM14	61.5	20.5	27	27	M14*1.5
12.5	HS-S5-04PFM16	61.5	20.5	27	27	M16*1.5
12.5	HS-S5-04PFM18	61.5	20.5	27	27	M18*1.5
12.5	HS-S5-04PFM22	44	20.5	27	27	M22*1.5

連接器裝配

HS-S5/HS-S5C

ISO	PART NO	L	￠D	HEX1	HEX2	T
12.5	HS-S5-04F3/8	105.5	38	27	27	3/8BSP NPT3/8
12.5	HS-S5-04F1/2	105.5	38	27	27	1/2BSP NPT1/2
12.5	HS-S5-04F3/4	105.5	38	34	34	3/4BSP NPT3/4
12.5	HS-S5-04FM14	105.5	38	27	27	M14*1.5
12.5	HS-S5-04FM16	105.5	38	27	27	M16*1.5
12.5	HS-S5-04FM18	105.5	38	27	27	M18*1.5
12.5	HS-S5-04FM22	105.5	38	27	27	M22*1.5

母插座

HS-S5/HS-S5C

ISO	PART NO	LS	￠D	HEX1	A	T
12.5	HS-S5-04SM8L	73.5	38	27	12	M14*1.5
12.5	HS-S5-04SM10L	73.5	38	27	12	M16*1.5
12.5	HS-S5-04SM12L	73.5	38	27	12	M18*1.5
12.5	HS-S5-04SM15L	75.5	38	27	14	M22*1.5
12.5	HS-S5-04SM18L	75.5	38	27	14	M26*1.5
12.5	HS-S5-04SM10S	73.5	38	27	12	M18*1.5
12.5	HS-S5-04SM12S	73.5	38	27	12	M20*1.5
12.5	HS-S5-04SM14S	75.5	38	27	14	M22*1.5
12.5	HS-S5-04SM16S	75.5	38	27	14	M24*1.5
12.5	HS-S5-04SM20S	77.5	38	30	16	M30*2

公插頭

HS-S5/HS-S5C

ISO	PART NO	LP	d	C	HEX1	A	T
12.5	HS-S5-04PM8L	58.5	20.5	27	27	12	M14*1.5
12.5	HS-S5-04PM10L	58.5	20.5	27	27	12	M16*1.5
12.5	HS-S5-04PM12L	58.5	20.5	27	27	12	M18*1.5
12.5	HS-S5-04PM15L	60.5	20.5	27	27	14	M22*1.5
12.5	HS-S5-04PM18L	60.5	20.5	27	27	14	M26*1.5
12.5	HS-S5-04PM10S	58.5	20.5	27	27	12	M18*1.5
12.5	HS-S5-04PM12S	58.5	20.5	27	27	12	M20*1.5
12.5	HS-S5-04PM14S	60.5	20.5	27	14	14	M22*1.5
12.5	HS-S5-04PM16S	60.5	20.5	27	14	14	M24*1.5
12.5	HS-S5-04PM20S	62.5	20.5	27	30	16	M30*2

連接器裝配

HS-S5/HS-S5C

ISO	PART NO	L	￠D	HEX1	HEX2	T
12.5	HS-S5-04-8L	109.5	38	27	27	M14*1.5
12.5	HS-S5-04-10L	109.5	38	27	27	M16*1.5
12.5	HS-S5-04-12L	109.5	38	27	27	M18*1.5
12.5	HS-S5-04-15L	113.5	38	27	27	M22*1.5
12.5	HS-S5-04-18L	113.5	38	27	27	M26*1.5
12.5	HS-S5-04-10S	109.5	38	27	27	M18*1.5
12.5	HS-S5-04-12S	109.5	38	27	27	M20*1.5
12.5	HS-S5-04-14S	113.5	38	27	27	M22*1.5
12.5	HS-S5-04-16S	113.5	38	27	27	M24*1.5
12.5	HS-S5-04-20S	115.5	38	30	30	M30*2

母插座

HS-S5/HS-S5C

ISO	PART NO	LS	￠D	HEX1	HEX2	T
12.5	HS-S5C-04SM8L	87	38	27	19	M14*1.5
12.5	HS-S5C-04SM10L	87	38	27	24	M16*1.5
12.5	HS-S5C-04SM12L	87	38	27	24	M18*1.5
12.5	HS-S5C-04SM15L	89	38	27	27	M22*1.5
12.5	HS-S5C-04SM18L	89	38	27	30	M26*1.5
12.5	HS-S5C-04SM10S	87	38	27	24	M18*1.5
12.5	HS-S5C-04SM12S	87	38	27	27	M20*1.5
12.5	HS-S5C-04SM14S	89	38	27	27	M22*1.5
12.5	HS-S5C-04SM16S	89	38	30	30	M24*1.5
12.5	HS-S5C-04SM20S	96	38	30	36	M30*2

公插頭

HS-S5/HS-S5C

ISO	PART NO	LP	d	C	HEX2	HEX3	T
12.5	HS-S5C-04PM8L	72	20.5	27	19	27	M14*1.5
12.5	HS-S5C-04PM10L	72	20.5	27	24	27	M16*1.5
12.5	HS-S5C-04PM12L	72	20.5	27	24	27	M18*1.5
12.5	HS-S5C-04PM15L	74	20.5	27	27	27	M22*1.5
12.5	HS-S5C-04PM18L	74	20.5	27	30	27	M26*1.5
12.5	HS-S5C-04PM10S	72	20.5	27	24	27	M18*1.5
12.5	HS-S5C-04PM12S	72	20.5	27	27	27	M20*1.5
12.5	HS-S5C-04PM14S	74	20.5	27	27	27	M22*1.5
12.5	HS-S5C-04PM16S	74	20.5	27	30	27	M24*1.5
12.5	HS-S5C-04PM20S	81	20.5	27	36	30	M30*2

連接器裝配

HS-S5/HS-S5C

ISO	PART NO	L	￠D	HEX1	HEX2	HEX3	T
12.5	HS-S5C-04-8L	137.5	38	27	19	27	M14*1.5
12.5	HS-S5C-04-10L	137.5	38	27	24	27	M16*1.5
12.5	HS-S5C-04-12L	137.5	38	27	24	27	M18*1.5
12.5	HS-S5C-04-15L	143.5	38	27	27	27	M22*1.5
12.5	HS-S5C-04-18L	143.5	38	27	30	27	M26*1.5
12.5	HS-S5C-04-10S	137.5	38	27	24	27	M18*1.5
12.5	HS-S5C-04-12S	137.5	38	27	27	27	M20*1.5
12.5	HS-S5C-04-14S	137.5	38	27	27	27	M22*1.5
12.5	HS-S5C-04-16S	143.5	38	27	30	27	M24*1.5
12.5	HS-S5C-04-20S	145.5	38	30	36	30	M30*2
