柱塞式螺紋/法蘭取樣閥
2020-5-29 閱讀(725)
柱塞式螺紋/法蘭取樣閥 柱塞式取樣閥上海典昭閥業有限公司的柱塞式取樣閥生產廠家，本公司生產的柱塞式取樣閥分為螺紋，法蘭，焊接。 柱塞式取樣閥，特別適用于結晶反應釜取樣閥門，是化工企業生產，特料檢驗是否到達要求而特別設計的。柱塞式取樣閥密封溫度可達230℃、550℃,可根據安裝需要設計外塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。

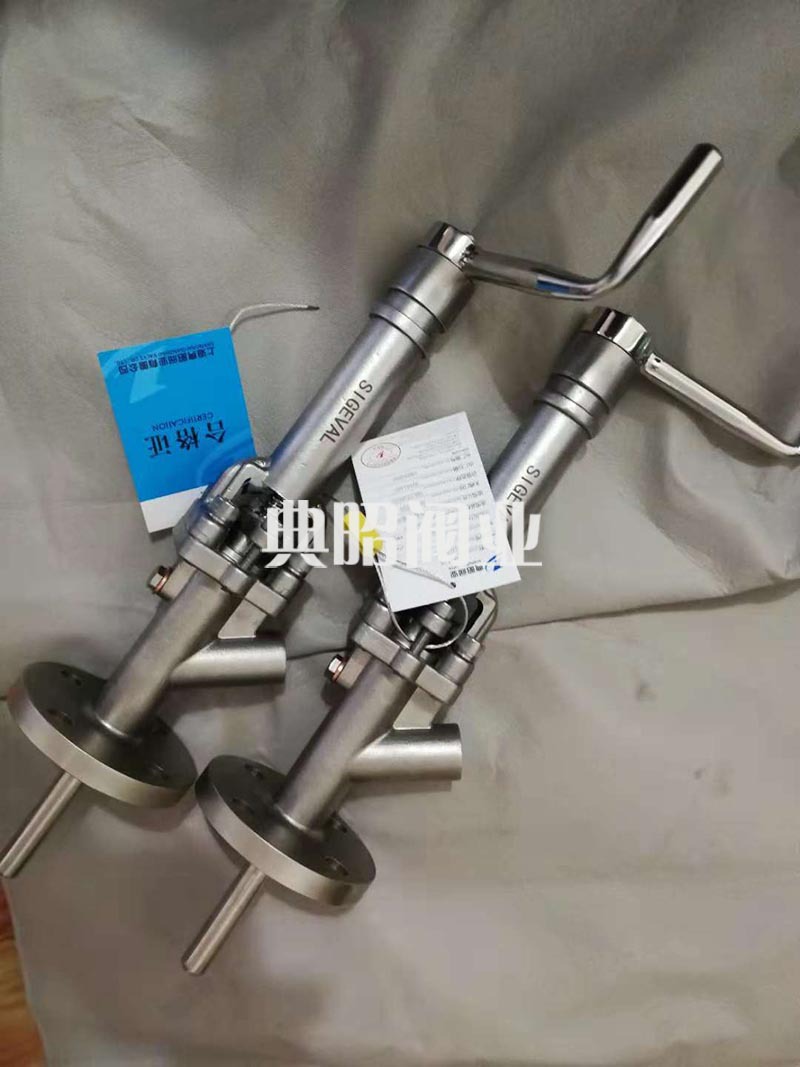

柱塞式取樣閥實物圖：
典昭柱塞采樣閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成（如圖）。
當手柄旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。 由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。 該材料可選擇304、316L，性能及外觀*可以與國外產品媲美。
柱塞取樣閥結構圖：
該柱塞式取樣閥口徑從DN15到DN25。雙密封柱塞型取樣閥，是根據國外樣品生產的,特別適用易結晶工況的反應釜取樣檢驗的閥門,是化工生產中常用到的一種檢驗閥門，是生產中放取一定物料檢驗是否達到要求而特別設制的。有的廠家用球閥來代替，但經常堵塞很麻煩，柱塞取樣閥它克服了球閥的這種缺點，原理為柱塞型閥門，真正的雙密封系統可避免泄漏的發生.密封溫度可達450℃.可以根據安裝需要設計塞外露長度,和保溫外殼,確保容器取樣口管路無集料,但對粘度大的物料也不易堵，是一種較理想的取樣裝置，該產品采用硅熔膠精密鑄造,材料可選擇304,316,316Ti,316L,904L,蒙乃爾-400,哈氏合。
