圖譜模式

時域信號波形與PRPD圖譜

HDJF-5可提供時域信號波形、PRPD圖譜和PRPS圖譜。HDJF-5開機后默認展現時域信號波形和PRPD相位圖譜，如下圖所示：

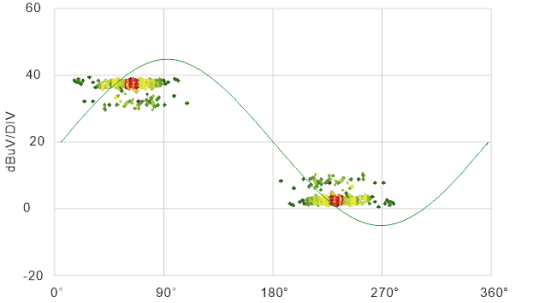

此界面上方為時域信號波形區域，實時顯示采集到的信號，下方為PRPD相位圖譜，隨著時間的變化，PRPD圖譜會不斷重繪放電信號與相位之間的關系，PRPD圖譜的意義在于可以根據相位與放電幅值之間的關系分析出當前設備的放電特征是否具有50Hz與100Hz相關性、放電信號在相位區間的重復性等。

PRPS圖譜

PRPS圖譜是與放電幅值、相位與時間三者相關的三維圖譜，能全面反應出三者之間一一對應的關系，更能形象的反應當前設備放電的特征，結合PRPD圖譜可更加方便的分析出當前放電屬于何種放電類型。

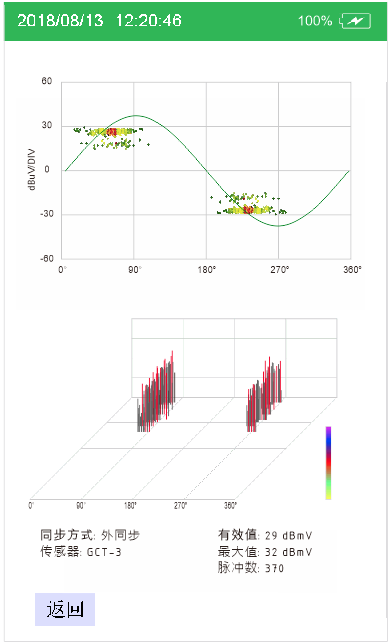

在默認的測試界面下，按下圖標“"將會重新開始圖譜數據統計，完成設定的周期數（可在設置界面中設定）數據采樣后自動形成PRPS圖譜并自動彈出PRPD與PRPS圖譜顯示界面。

先以GIS為例，現場測試時需配置特高頻UHF傳感器，頻率范圍為300 ~ 2000MHz，傳感器宜放置在絕緣盆位置，如下圖所示，高頻局放信號只能在非金屬位置檢測到，如使用接觸式超聲波傳感器檢測則可以在整個罐體檢測。

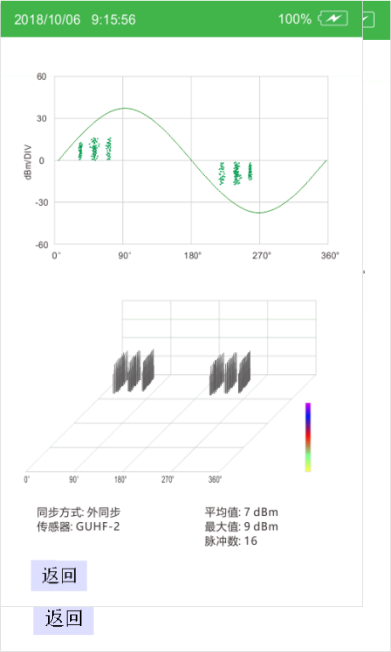

 典型的放電類型與放電圖譜

自由金屬顆粒放電

自由金屬顆粒放電為金屬顆粒和金屬顆粒之間的局部放電以及金屬顆粒和金屬部件間的局部放電。此類放電幅值分布較廣，放電時間間隔不穩定，其極性效應不明顯，在整個工頻周期相位均有放電信號分布

懸浮電位體放電

懸浮電位體放電為松動金屬部件產生的局部放電，此類放電脈沖幅值穩定，且相鄰放電時間間隔基本一致。當懸浮金屬體不對稱時，正負半波檢測信號有極性差異

絕緣件內部氣隙放電

HDJF-5超聲波局部放電檢測儀可廣泛應用于電力系統的劇院檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。

局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。 產品特點

? 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；

? 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器

絕緣件內部氣隙放電主要是固體絕緣內部開裂、氣

隙等缺陷所致，此類放電放電次數少，周期重復性低。放電幅值也較分散，但放電相位較穩定，無明顯極性效應。

金屬放電

金屬放電是處于高電位或低電位的金屬毛刺或，由于電場集中而產生的SF6 電暈放電。此類型放電次數較多，放電幅值分散性小，時間間隔均勻。放電初期通常僅在工頻

相位的負半周出現
