HDPT-H低校高式電壓互感器測試儀使用說明

低校高式電壓互感器校驗儀是智能化程度較高的儀器，采用公司自主研發的平臺技術，界面設計更具人性化，用戶操作時十分簡便與直觀。下面介紹如何操作此儀器。

1、打開儀器的電源開關，儀器進入歡迎界面，按下‘確定’鍵后儀器進入主界面。按下鍵盤的上下箭頭鍵，用戶可根據自已的需要選擇相應的功能。

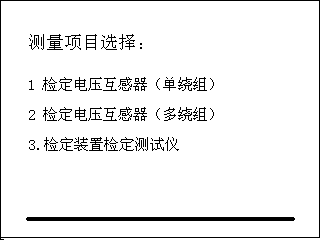

圖6-1  測量項目選擇

選擇第一項：

圖6-2電壓互感器(單繞組)測量參數設置

選擇第二項：

圖6-3電壓互感器(單繞組)測量參數設置

1. 變比范圍：

6kV/100V、                  6kV//100V/

10kV/100V、                    10kV//100V/

35kV/100V、                    35kV//100V/

                   110kV //100V/

                      220kV //100V/

2. 準確度等級：     0.02%

3. 工作電壓：         0V~2400V

4. 輸出容量：        50VA

內部互感器校驗儀部分

1. 傳統方式測量范圍：

同相分量     （%）：0.0001~3.0  分辨率：0.0001

正交分量     （分）：0.001~99.9        分辨率：0.001

2. 低校高方式測量范圍：

同相分量     （%）：0.0001~200.0     分辨率：0.0001

正交分量     （分）：0.001~999.9             分辨率：0.001

導納             （ms）：0.0001~59.9            分辨率：0.0001

c、基本誤差：

同相分量：               DX=±（X×2%+Y×2%±2個字）

正交分量：               DY=±（X×2%+Y×2%±5個字）

                                   “X"、“Y"——儀器的顯示值

                                   “5個字"——儀器的量化誤差

百分表：1級

d、工作范圍：

電壓：（5%~149%）Un  （Un=100V，150V，100V/）

e、工作負荷：

電壓：a對x<0.25VA                   (100V)

f、極性指示

使用低校高方式第一步測量，工作電壓2V以上，測試時將被試電壓互感器a短接測試儀x，被試電壓互感器x短接測試儀a，此時誤差為200%，應有極性指示；

2、PT誤差測量參數設置

按下鍵盤的上下箭頭鍵，黑色框上下移動，選擇‘檢定電壓互感器（單繞組）’按下確認鍵后進入圖6-2界面，選擇‘檢定電壓互感器（多繞組）’按下確認鍵后進入圖6-3界面。以下逐一介紹每一測量參數設置的操作方法。

1. 被檢等級：選擇項，具有0.2、0.5和1級。

2. 電壓之比：選擇項，一次具有6 kV 、10 kV、35 kV、10 kV/、35 kV/、110 kV/、220 kV/

3. 二次具有100、100/

4. 額定負荷：被測電壓互感器二次繞組所帶的額定負荷，取值范圍：0.0VA~500VA。

5. 下限負荷：被測電壓互感器二次繞組所帶的下限負荷，取值范圍：0.0VA~500VA。

6. 功率因數：輸入項，被測電壓互感器二次繞組所帶負荷的功率因數，取值范圍：0.1~1.0。

7. 用戶編號：輸入項，可以輸入互感器編號或其他編號信息。

1.


3、根據所選擇的測量方式進行接線，選擇‘檢定電壓互感器（單繞組）’按照?qǐng)D6-4接線，選擇‘檢定電壓互感器（多繞組）’按照?qǐng)D6-5接線

圖6-4  第一步接線圖（單繞組）圖6-5  第一步接線圖（多繞組）

4、選擇‘測量’ 菜單開始測量，儀器開始自動升壓并同時聲音提示用戶注意操作安全。儀器時實顯示當前電壓值和互感器的空載誤差值，儀器自升壓至1200V和2400V時測得被測互感器的空載誤差，在2400V時測得負載誤差，然后儀器自動降壓至零位，完成低校高第一步測試。

圖6-6 電壓互感器低校高規程測試第一步

5、選擇‘進入第二步測量’進入第二步試驗，‘檢定電壓互感器（單繞組）’按照?qǐng)D6-7接線，選擇‘檢定電壓互感器（多繞組）’按照?qǐng)D6-8接線。（注：?jiǎn)卫@組測量時，測試線2ab的線夾要懸空）

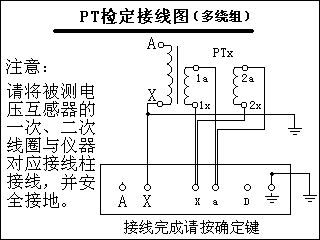

圖6-4  PT檢定接線圖（單繞組）圖6-5  PT檢定接線圖（多繞組）

6、選擇‘測量’ 菜單開始測量，儀器開始自動升壓并同時聲音提示用戶注意操作安全。儀器時實顯示當前電壓值和互感器的激磁導納，儀器自升壓至各規程點測得互感器的激磁導納，計算得出各規程點的額定負荷下的誤差和輕載誤差。然后儀器自動降壓至零位，完成低校高第二步測試。

圖6-6  第二步接線圖（單繞組）圖6-7  第二步接線圖（多繞組）

此時，用戶可以選擇‘存儲’、‘打印’操作以及查看‘比差曲線’或‘角差曲線。

7、傳統方法檢定電壓互感器：

在參數設置界面選擇‘傳統測試’菜單。按照?qǐng)D6-8接線。

圖6-8  PT檢定接線圖                           圖6-9 電壓互感器規程測試

按照接線圖將被測互感器、標準互感器、負荷箱、調壓源以及測試儀連接好。

負載箱選擇好額定負荷后逐步調節升壓源，儀器時實顯示比差、角差以及百分表。升壓至規程測試點，儀器自動采樣比差與角差，滿載完成后降壓，并切換負荷箱到下限負荷，然后升至互感器額定工作電壓，儀器自動采樣下限誤差。

用戶同樣可以‘存儲’、‘打印’操作或者查看‘比差曲線’或‘角差曲線’。

\* MERGEFORMAT \* MERGEFORMAT

7、整檢裝置檢定低校高式電壓互感器測試儀：

圖6-10 整檢裝置檢定接線圖                   圖6-11 電壓互感器檢定界面

在主界面選擇‘整檢裝置檢定測試儀’菜單。按照6-10將整檢裝置與測試儀連接好

選擇好二次電壓，儀器將自動采樣比差、角差以及百分表。以此檢定低校高式電壓互感器測試儀內部互感器校驗儀部分測試數據是否合格。
