SINAMICS V20 1AC200-240V-10/+10% 47-63Hz 標稱功率 0.75kW/0,75HP mit 150% 過載 用于 60sec 未過濾 I/O-Interface:4DI,2DO, 2AI,1AO 現場總線:USS/MODBUS RTU mit eingebautem BOP 防護方式 IP20/UL Open 型式 尺寸:FSA 90x 166x 146(寬x高x深)

我目前在調的設備有200smartPLC，V20變頻器和一臺帶機械制動的電機，該電機制動為機械抱閘常閉式，即PLC與變頻器USS通訊發出電機運行指令同時PLC給制動器上電，制動器打開電機工作，那么現在的問題是當停機時，制動器是瞬間將電機抱死，而變頻器是按照斜坡下降時間慢慢停止，此時變頻器顯示屏報錯（變頻器運行，電機頻率可能為0rpm），且電機抖動。請問怎么解決此種情況？制動器電源可以接變頻器的直流端子嗎，需要加制動電阻嗎？另外若我在程序里將USS通訊里的OFF3（允許變頻器快速停止）在停止時打開，會不會有用？補充：該V20變頻器位2.2KW無制動模塊。

1.樓主你目前使用的方法不妥，如果是非起升機構，你可以在程序進行修改，比如：當啟動命令為1時，上升沿加個延時（假設0.5S，根據工藝設置），當啟動命令為0時，下降沿加個延時（假設1.0S，根據工藝設置），這樣就能解決你的問題。


2.V20變頻器具有抱閘控制功能，可以通過參數激活抱閘控制功能，并將變頻器的繼電器輸出功能定義為52.12（例如P731=52.12）即可通過變頻器的繼電器輸出控制電機抱閘，這是比較常用的方法。

抱閘控制功能相關參數，下面具體說明一下：

P1215=1，使能抱閘控制功能
P1216=？，電機抱閘打開時間，單位：秒
P1217=？，電機抱閘閉合時間，單位：秒
P1080=5，變頻器zui小頻率（根據實際修改）
P731或P732=52.12，繼電器1或2做為抱閘控制輸出

啟動過程，發出啟動指令（ON命令）后，變頻器開始對電機進行勵磁，勵磁時間（P0346）結束后，變頻器開始增加輸出頻率。當輸出頻率達到P1080設置的zui小頻率時，變頻器發出打開抱閘的指令r52.12=1，變頻器繼電器輸出得電，此時輸出頻率保持為zui小頻率，直到延遲P1216時間到后，開始增加輸出頻率到頻率設定值。

停止過程，發出停止指令（OFF1或OFF3命令）后，電機減速（如果發出OFF2指令抱閘立刻閉合）。當速度下降至zui小頻率時，變頻器發出關閉抱閘指令r52.12=0，變頻器繼電器輸出失電，此時輸出頻率保持為zui小頻率，直到延遲P1217時間到后，變頻器停止輸出。

注意：P1216、P1217參數分別為抱閘的機械動作時間，因為抱閘屬于機械結構，從給抱閘繼電器閉合到抱閘*打開，以及從抱閘繼電器斷開到抱閘*閉合都有一定的延時時間，P1216、P1217就是用來配合這個延時時間，以防止抱閘打開過程中導致的堵轉和抱閘閉合過程中的力矩保持。

上述二種方法都適合你，看你的習慣吧。

補充：2.2KW的變頻器，機械慣性應該不太，只要直流母線不過電壓，就不需要加裝制動電阻。利用的是繼電器，無需制動模塊。

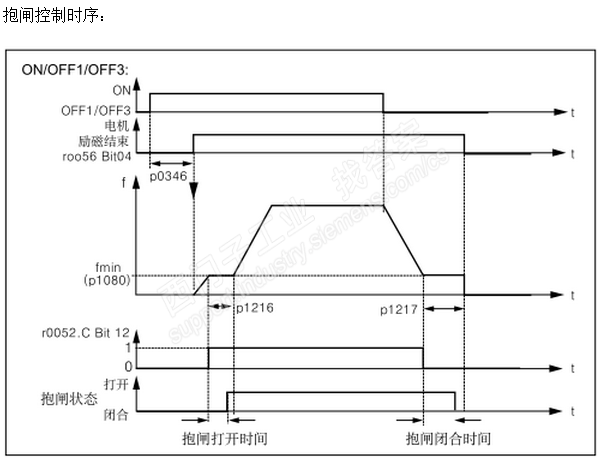

抱閘控制時序圖，見上傳圖片。
