，說需要做一個無關于plc掃描周期做脈沖輸出的程序，脈沖周期為0.1S，提問鏈接【西門子200smart產生不受掃描周期影響的0.1S脈沖】：

http://www.ad.siemens.com.cn/service/answer/tobe_solution.aspx?Q_ID=186987&cid=1076經過幾次交流，估計還沒有*說明這個問題，于是我萌生了想寫一寫關于200smart 定時中斷的應用的念頭。

首先該網友需要編輯一個與plc掃描周期無關的輸出，我這里理解為幾個方面：

1）  與周期無關的程序一般采用中斷，又結合是脈沖方式輸出，所以定時中斷比較合適。西門子200或者200smart 具體定時中斷功能的有4個，其中2個是PT端子直接賦值（T32/T96），輸入數據范圍0~32767*時基，刷新的同步方式即相當于中斷方式，系統自動連接到中斷事件21# /22#；另外2個中斷時間是在特殊標志字節SMB34/SMB35中設置，中斷事件連接到10# /11#。

2）  因為是脈沖方式輸出，我這里理解為方波占空比50%，因為要求這個脈沖周期為0.1S，那么，相當于50mS的占空比輸出。

3）  綜合上述要求，是與掃描周期無關的，所以需要立即輸出方式

編程思路：

1）  定義定時中斷，中斷事件號10#，即SMB34中設置為50（mS）

2）  在主程序OB1中調用定時中斷初始化子程序

3）  在定時中斷子程序中編輯一個取反指令，因為該網友要求僅僅是一個輸出，而指令zui小單位是字節，所以，在取反指令下面，緊接著應該復位不使用的位邏輯結果。這里調用M區的MB0，當然這個地址區沒有規定，用戶自由選擇其它地址也可以

4）  zui后將結果用（I）指令隱射到物理輸出地址Q0.0中

程序：*按個人習慣編寫

1）  定時中斷初始化，圖示：

2）  在主程序OB1中調用定時中斷初始化子程序，圖示：

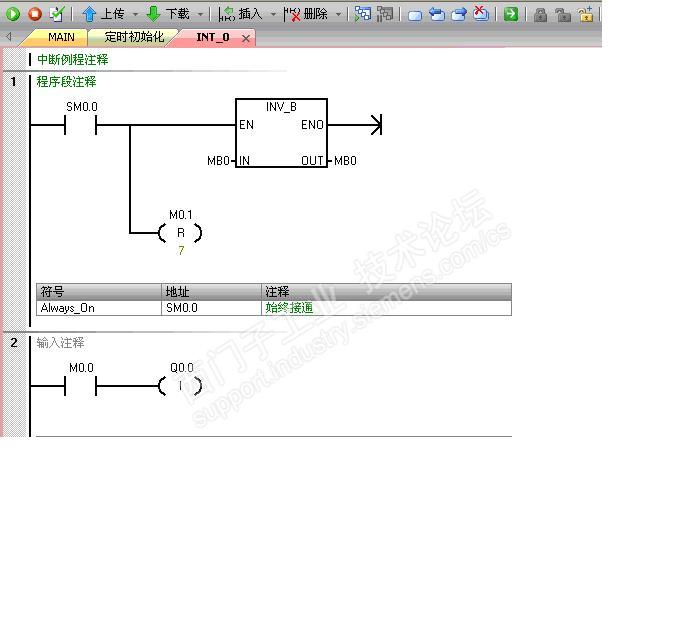

3）  在子程序上編輯脈沖輸出程序，圖示：

4）  將程序編譯保存后下載到cpu，打開狀態圖表，監控程序運行結果

在plc上測試結果能夠滿足需要，完成。
