產品簡介

900X緊急關閉閥系列 900X-10900X-10C900X-10P900X-16900X-16C900X-16P900X-25900X-25C900X-25P 900X緊急關閉閥產品簡介 900X緊急關閉閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的

詳細介紹

►900X緊急關閉閥系列
900X-10 900X-10C 900X-10P 900X-16 900X-16C 900X-16P 900X-25 900X-25C 900X-25P

►900X緊急關閉閥產品簡介
900X緊急關閉閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。適用于工礦企業、生活用水、消防用水并聯供水系統中使用。當消防用水時，閥門自動緊急關閉，切斷生活用水保證消防用水。當消防結束時，閥門自動打開，恢復生活用水。需要減靜壓和動壓的場合可以取代中間水箱，節約建筑中間水箱的費用，擴大建筑物使用的空間。閥體采用了全通道流線型設計，流體阻力小，流量大。在傳動方式上采用水力操作，即利用管道中的水壓自動操作主閥的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定壓力值上。當下游壓力超過設定值時，閥門將自動關閉，不管入口壓力 P1 怎樣波動，都可輸出穩定的出口壓力 P2。不管下游流量怎樣變化，可達閥前壓力 10～80% 且工作平穩，無水錘沖擊現象。
900X緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長，歡迎選購，服務熱線：。

►900X緊急關閉閥結構型式
該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成。由于導閥、針閥和壓力表等要用導管與主閥相連，所以統稱導管控制系統，如下圖所示。

►900X緊急關閉閥主要零件材料表

序號	名稱	材料
1	螺塞	碳鋼
2	閥體	鑄鐵、鑄鋼、不銹鋼
3	閥桿	2Cr13
4	螺母	不銹鋼
5	密封圈	橡膠
6	閥盤	碳鋼
7	膜片壓板	碳鋼
8	橡膠膜片	丁腈橡膠
9	球閥	銅合金
10	閥蓋	鑄鐵、鑄鋼、不銹鋼
11	吊環	碳鋼
12	球閥	銅合金
13	壓力表	組合件
14	電磁向?qū)чy	組合件
15	壓簧	50CrVA
16	螺柱、螺母	不銹鋼
17	針形閥	銅合金
18	壓力表	組合件
19	球閥	銅合金
20	微型過濾器	不銹鋼

►900X緊急關閉閥閥體長度尺寸

口徑DN	長度L
20	180
25	180
32	205
40	205
50	205
65	216
80	240
100	280
125	330
150	360
200	410
250	480
300	555
350	620
400	700
450	745
500	800
600	920

►900X緊急關閉閥主要技術性能

閥門口徑	DN20-DN80
工作壓差	0.04MPA
公稱壓力	1.0MPA	1.6MPA	2.5MPA
強度試驗壓力	1.5MPA	2.4MPA	3.75MPA
密封試驗壓力	1.1MPA	1.76MPA	2.75MPA
進口壓力	1.0MPA	1.6MPA	2.5MPA
出口可調壓力	0.09-0.8	0.1-1.2	0.15-1.6
工作溫度	0-80℃
適用介質	水

►900X緊急關閉閥工作原理
當消防用水時打開球閥 19，關閉球閥 9（參看結構圖），通過反向壓力作用使主閥的膜片下方壓力超過膜片上方的導閥彈簧設定值時，導閥 12 關閉，控制室內的水排泄量為 0，主閥將自動關閉，切斷生活用水，保證消防用水。當消防結束時，關閉球閥 19，打開球閥 9，閥門自動打開恢復生活供水。進入壓力 P1 通過導管作用在主閥的隔膜（或活塞）下并與導閥的調節彈簧相對抗?？勺儔毫?P3 達到值，則主閥盤緊壓閥座使主閥關閉。當下游壓力 P2 降到導閥彈簧設定值時，導閥開啟，控制室內壓力水將通過導閥 12、球閥 9 排泄到下游。由于針閥開度?。?/4~1/2），并且入口導管比出口導管直徑小，所以排泄速度大于入口壓力補水速度，因此控制室內的壓力 F3 減小，一直作用在主閥盤 6 下面的入口壓力 P1 將主閥閥盤托起，從而打開主閥。在穩定調節狀態，排泄量等于補水流量，主閥口開度不變，下游壓力穩定。

►900X緊急關閉閥安裝和調節
1、主閥的安裝方式是水平臥式安裝在管線上，閥蓋朝上，安裝前要清除管道內的雜物。要注意主閥體外水流標示箭頭，依方向安裝。安裝后應確保沒有管路壓力作用在閥體及閥內部件上。
2、主閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥。以便于維修。
3、主閥上的過濾器 18 要定期清洗。
4、通水前必須沖洗管路系統。
5、對重要給水管路應安裝旁通閥。
6、導閥與控制系系統已于出廠前裝配和調整完畢，如導閥出廠設定壓力值不符合現場要求，可通過擰緊或放松導閥上端螺釘來調節，順時針擰動螺釘為增加壓力，逆時擰動螺釘為減小壓力，調好后擰緊螺母。

►900X緊急關閉閥主閥維修說明
水力控制閥本身是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內部零件損壞
時，請按下列指示進行拆卸。（注：主閥內一般易損耗品為膜片及○形圈，其它內部金屬甚少損壞。）
1.先將主閥前后閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開使閥內壓力釋放掉。
3.將所有螺絲取下，包括控制管路中的必要銅管和螺帽。
4.取下閥蓋和彈簧。
5.將軸芯、膜片（活塞）等取下，切勿損傷膜片。
6.將以上各項東西取出后檢查膜片及○形圈是否損壞，如無損壞請勿再分解其內部零件。
7.如發現膜片或○形圈有損壞，請將軸芯上螺帽松脫，逐件分解出膜拜片或密封墊，取出后重新?lián)Q上新的膜片或密封墊。
8.詳細檢視主閥內部閥座，軸芯是否有損壞，若有其它雜物在主閥內部將其清理出。
9.依反向順序?qū)⒏鼡Q后零件組合，裝好主閥，注意閥門不能有卡阻現象。
10.請參考安裝操作順序重新使用，謝謝合作！

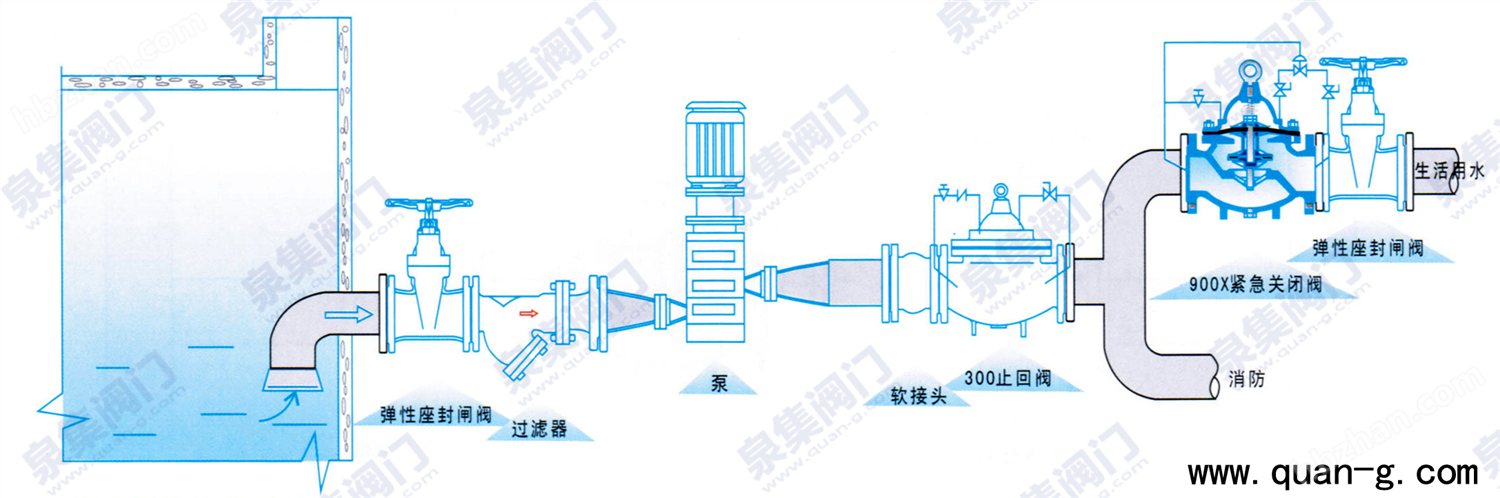

►900X緊急關閉閥安裝示意圖
