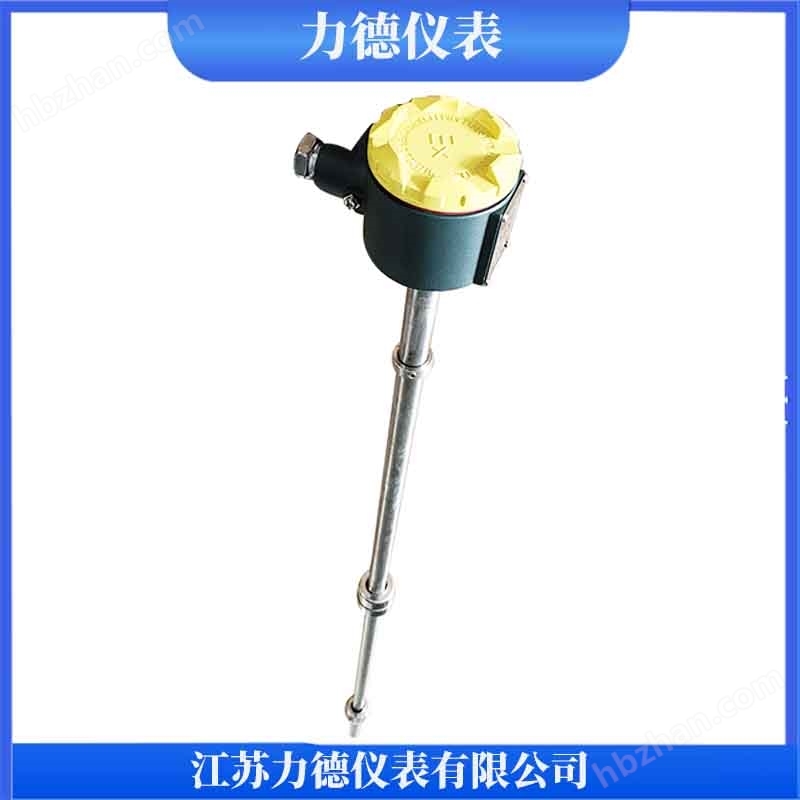

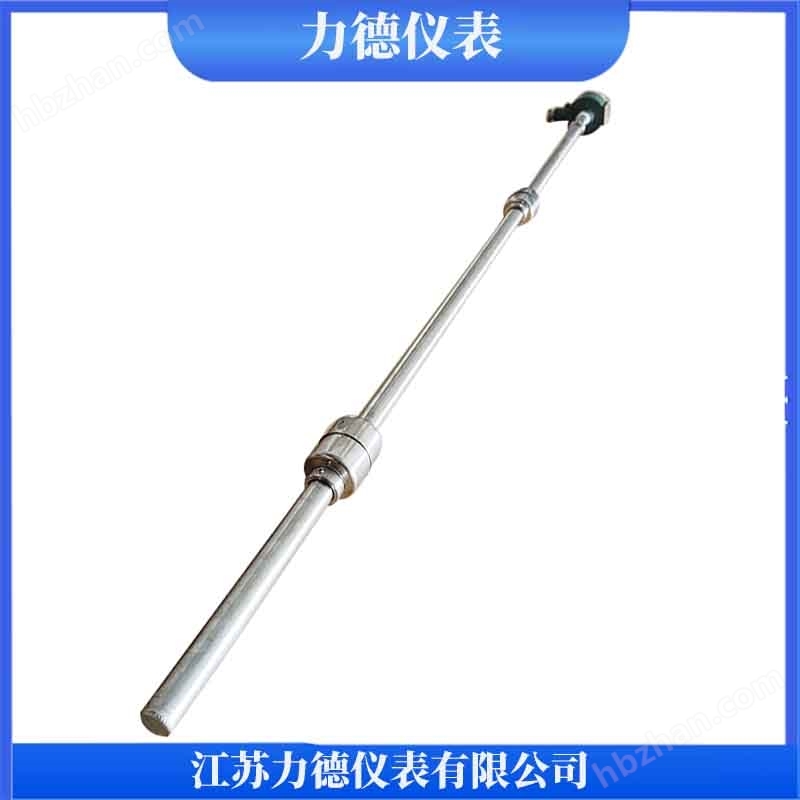

不銹鋼浮球液位開關產品概述
浮球液位開關是一種結構簡單，使用方便的液位控制零件，它設有復雜的電路，不會受到干擾，只要材質選擇正確，任何性質液體、壓力、溫度皆可使用。
液體介質性質與浮球關系
1.液體比重不同時，浮球的動作位置將會有所變動，一般SG比水小時，浮球浸在液體中部分將相對增多。
2.浮球開關產品參考比重以水（SG=1）所以使用時在選用浮球時須考慮液位的比重SG，一定大于浮球規格所標示，
否則，浮球開關無法浮動。
3.粘度高不會干涸的液體，一般應選用外徑較大的浮球。
4.浮球開關是使用磁鐵來感應磁簧開關，因此被測液位應無鐵屑，否則會影響浮球隊開關的動作。
不銹鋼浮球液位開關用途：
浮球液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、現場指示信號遠傳、液位報警，可適用于各種衛生、有毒、腐蝕性介質及爆炸性氣體危險場所。有多種安裝形式，適用于各種形式的容器。
產品分類說明 | ||
系列 | 組合形式 | 特點 |
塑膠類 | 全PP材料 | 無毒辣,食品級,適用于水類介質的食品,家電等產品 |
PP+NBR浮球 | 可耐較高溫度,比重低,適用于油類介質 | |
PVDF | 耐溫120度，耐酸堿腐蝕,結構精巧耐用 | |
Teflon | 產品壽命長、可靠性好，耐壓能力更強，適用范圍廣。應用于大多數油類，在水中具有良好的穩定性。 | |
不銹鋼類 | 全不銹鋼 | 使用壽命長,耐較高溫,使用于水和油及弱酸堿環境 |
全不銹鋼(耐高溫) | 耐溫達200度,適用于油類高溫環境 | |
不銹鋼+PP浮球 | 無毒,食品級,適用于特定桿長的水類介質產品 | |
不銹鋼+NBR浮球 | 可耐較高溫度,比重低,適用于特定桿長的油類介質產品 |
選型說明：
請依照被測物之使用溫度、壓力、比重、耐酸堿等特性，選用上表所列各種規格的浮球。
1、溫度：PVDF最高溫度為120℃，PP最高為80℃，SUS304/316最高為180℃。
2、壓力：塑膠類浮球耐壓最大5kg/cm2，SUS浮球耐壓最大30kg/cm2。
3、粘著：應選用球大、比重小的浮球才能克服液體表面張力。
4、化性：塑膠材質適用于酸堿場所，如有溫度考慮時應選用PVDF。
5、油精：應使用金屬材質。
6、比重：浮球比重SG必須小于被測液體，否則浮球浮不起來。
7、電壓：220Vdc/24VDC電流：0.7A
小型浮球液位開關動作原理圖:
浮球液位開關安裝示意圖
注意事項：
a、長度可由用戶自定。
b、控制點可以做一點或二點或六點。
c、控制點可以為N.O.或N.C.
注：1、在不影響產品原有功能原則下，本公司有權修改產品之外形、顏色、尺寸及內部結構，產品如有修改將不另行通知。
浮球液位開關基本參數
溫度：-20℃～80℃或-20℃～200℃
耐壓：1.5MPa
接點容量：10W/110VDC或70W/250VDC,200VDC
最大切換電流：0.7A
最大工作電流：1A
注：客戶指定溫度及壓力需訂做。
浮球液位開關工作原理
在密閉的金屬內，設置一點或多點的干簧管，然后將管子貫穿一個或多個中空且內部裝有環型磁鐵的浮球，利用固定環將浮球固定在與磁簧開關相關范圍內，當浮球移動時，其內部的磁鐵吸引磁簧開關接點動作，以作為液位的控制或指示。
浮球液位開關安裝使用說明
安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。
若開關裝置于容器池壁，可加裝L型角鋼支架。
若開關裝置于攪拌區域，可安裝防波管或防波擋板。
選擇管的內徑大于浮球直徑的法蘭連接管。
配線時建議使用多蕊電纜。
被控制線路負載必須與浮球開關接點容量相匹配。
被測液體的比重必須大于浮球比重。
浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。
浮球液位控制器接點保護線路
當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。
注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關
當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。
浮球液位開關常見故障及排除
故障現象、原因分析及排除方法
浮球不動作
①液體比重小于浮球比重→重新確認浮球比重
②浮球漏水→與本公司聯系更換浮球
③異物卡住浮球→清除異物
浮球動作，但無信號輸出
①浮球位置偏移→調整浮球位置
②磁簧開關損壞→更換磁簧開關
信號輸出不正常,附近有磁場干擾→消除磁場
信號保持，無法復原,浮球不能復歸，有異物卡住→清除異物
一點會有兩個信號輸出,環扣位置移動→調整環扣位置
若非以上故障，請來電本公司由技術人員解答。
液位開關日常維護
