一、概述

　　NKZ61H真空閘閥閥體結構及工作原是都于其它閥門相同，其關閉件（閘板）沿通道軸線的垂直方向移動的，在管路上主要作為切斷介質用，即全開或全關使用。一般不適用范圍于進行節流。外形尺寸和開戶高度都較大，所需安裝的空間亦較大。NKZ61H真空閘閥使用條件及密封性能可靠，高壓、噪聲低、等。主要是用于開關次數較少的場合。廣泛作用于電力工業、石油煉制、石油化工、化工等領域中應用較多。

二、結構特點及工作原理

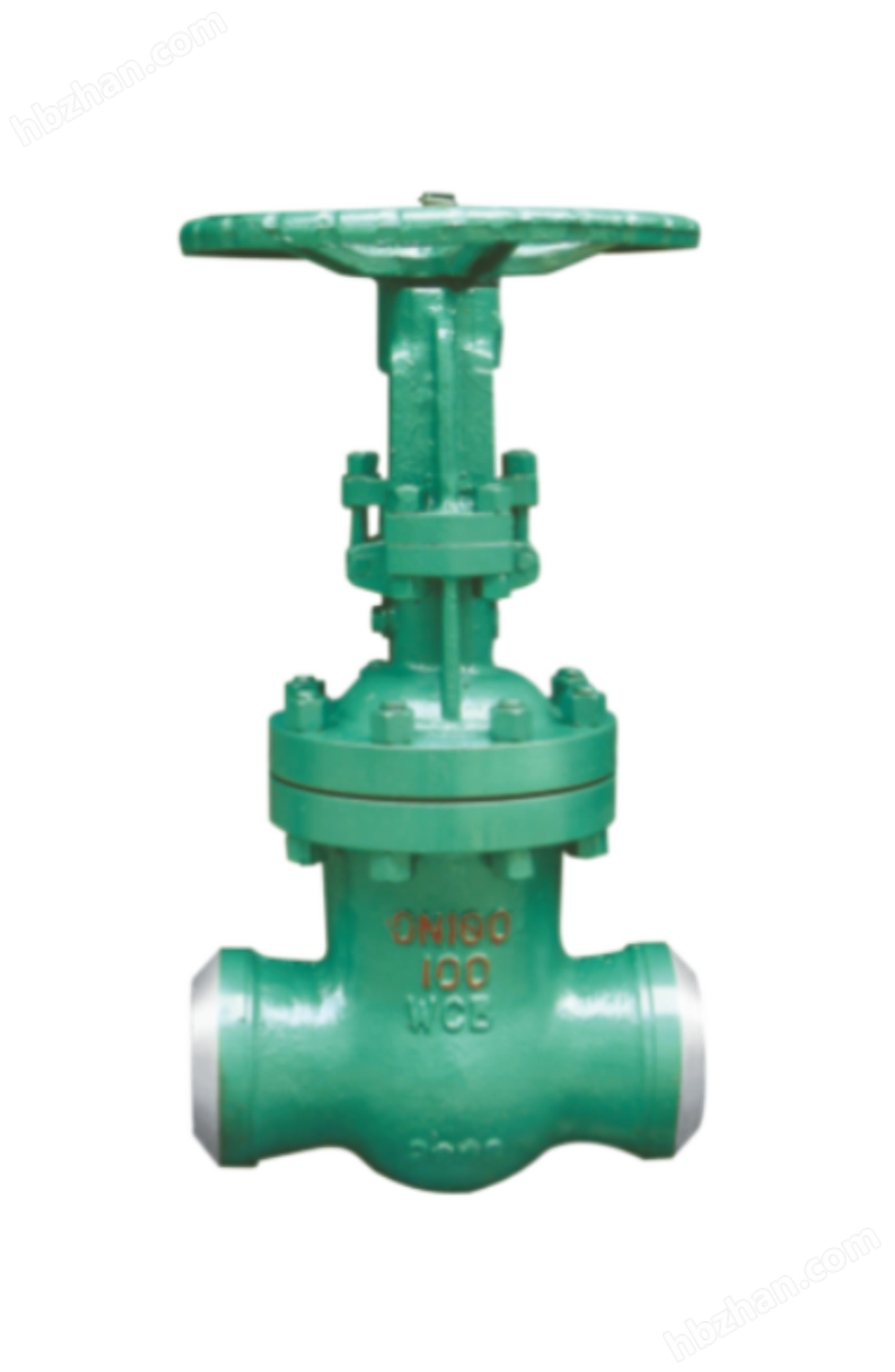

　　NKZ61H真空閘閥主要由閥體、閥瓣、閥蓋、手輪等組成。閥體采用WCB材質，于其它閘閥相同，但是進出口為焊接端口。焊接適用于較高溫度和較苛刻的條件使用進，比法蘭更為可靠。但是焊接連接閥的拆卸和重新更換安裝是較困難的，所以它的使用于通常能長期可靠地運行，或使用條件苛刻溫度較高的場合。其閥體與閥蓋采用法蘭連。閥蓋填料函為柔性石墨，起到很好的密封性。NKZ61H真空閘閥的關閉件閘板是楔形的，密封堆焊硬質合金。這樣金屬密封所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封不適合帶有夾雜流動介質的固體顆粒。NKZ61H真空閘閥的閥體上設有導向機構，可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準，并使問板在未達到關閉位置之前不與閥座摩擦，從而減少密封面的磨損。NKZ61H真空閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。NKZ61H真空閘閥使用的電動驅動裝置較為復雜，及關閉力矩必須有足夠大，才能關閉閥門。

　三、工作原理

　　NKZ61H真空閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達到密封的。使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封的NKZ61H真空閘閥即能對高介質壓力，也能對低介質壓力進行密封。關閉時順時針旋轉閥桿，使閘板密封面和閥體密封面密合而達到密封。但是，金屬密封的NKZ61H真空閘閥由楔入作用所產生的進口端密封比壓受到介質的作用力往往不足以達到進口端密封。所以說金屬密封NKZ61H真空閘閥屬單面強制密封。開啟進逆時針旋轉閥桿，使閘板密封面和閥體密封面慢慢地分離面達到分離。但是，金屬密封的NKZ61H真空閘閥由錐啟作用所產生的出口密封比壓受到介質的作用力往往足以達到開啟。
