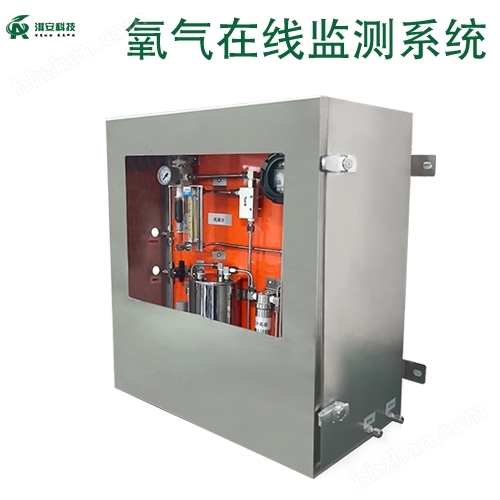

反應釜作為化工、制藥、冶金等領域的核心設備，其內部氧氣濃度直接關系到生產安全與產品質量。反應釜氧氣在線監測儀憑借實時監測、精準檢測等技術優勢，成為保障生產流程穩定運行的關鍵工具。
一、技術原理與核心構成
1. 傳感器技術：采用進口電化學傳感器或激光分析技術，通過敏感元件與氧氣分子的反應，實時轉化濃度信號。
2. 數據處理系統：搭載高精度MCU芯片，結合算法對溫度、濕度等環境因素進行補償，確保測量精度達±0.01%。
3. 防爆設計：符合GB/T3836.1-2021等防爆標準，隔爆外殼（Exd IIC T6）適用于危險區域1區、2區安裝。
二、功能特點與優勢
- 實時監測與報警：24小時連續監測，聲光振動三級報警，響應時間≤10秒，避免氧氣泄漏或濃度異常引發的風險。
- 多信號輸出：支持4-20mA、RS485）傳輸，無縫接入DCS、PLC系統，實現遠程監控。
- 低維護成本：模塊化設計，傳感器壽命2-3年，校準周期長，減少停機維護時間。
三、應用場景
1. 制藥行業：在反應釜離心機中監測微量氧（ppm級），確保藥品純度與反應穩定性。
2. 石油化工：高溫高壓環境下預防氧氣積聚引發的爆炸風險，優化工藝參數。
3. 冶金冶煉：控制爐內氧含量，提升金屬產品質量。
4. 環保監測：廢氣處理裝置中氧濃度調控，降低能耗。
四 技術參數
名稱 | 描述 |
檢測氣體： | 反應釜氧氣在線監測儀 |
檢測原理： | 進口電化學傳感器 |
檢測方式： | 泵吸式； |
顯示方式： | 2.3寸儀表屏幕顯示； |
顯示單位： | %VOL； |
測量范圍： | 0-100%VOL；(范圍內任選) |
分 辨 率： | 0.1%VOL；0.01%VOL；0.001%VOL |
精 度： | ≤±3%FS； |
預熱時間： | ≤90 秒； |
響應時間： | T90≤30秒； |
輸出信號： | 4-20MA模擬；RS485數字量； |
主體材質： | 不銹鋼 |
儀表耐溫： | -40℃～+60℃； |
采樣耐溫： | -40℃～+110℃； |
工作濕度： | ≤95%RH，無冷凝； |
儀表供電： | 220V |
工作壓力： | 86～106KPa； |
安裝方式： | 安全現場壁掛式安裝/落地式 |
防護等級： | IP54； |
防爆等級： | Ex d II CT6 Gb（儀表） |
尺 寸： | 700mm*540mm*280mm（長*寬*厚）； |
重 量： | 約25Kg； |
執行標準： | GBT 50493-2019；GB 3836.4-2010； |
質量保證： | 質保期壹年，保修期內免費維修； |
