莆田市PAC加藥裝置是專為投加聚合氯化鋁藥劑設計的自動化加藥系統，主要用于水處理中去除懸浮物、膠體、色度及部分重金屬離子，廣泛應用于自來水廠、污水處理廠、工業廢水處理等場景。

一. 設備安裝要求:

空間布局：

溶解罐與熟化罐需預留頂部開蓋空間（便于檢修攪拌器）；

計量泵應安裝在低于儲液罐的位置，確保自吸順暢（落差≥0.5m）。

管路連接：

投加管路盡量縮短長度，減少?gòu)濐^（避免壓力損失）；

藥劑投加點應位于水流湍急處（如管道混合器或反應池進水口），確保快速混合。

二. 設備組成與功能：

1. 藥劑儲存與溶解單元

PAC 儲料罐

材質：多為不銹鋼（304/316）或 PE 塑料，具備防腐蝕、防塵特性；

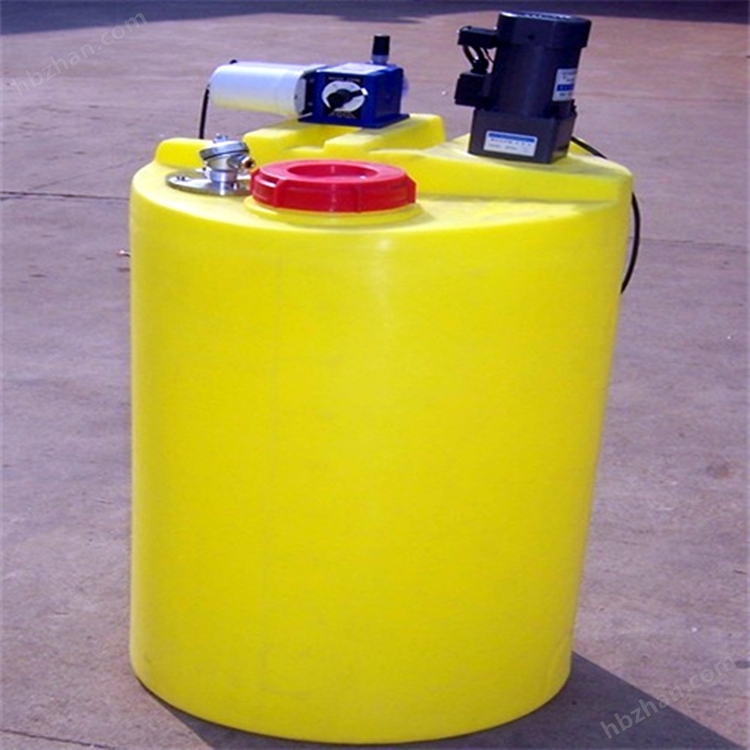

莆田市PAC加藥裝置

容量：根據處理水量和投加量設計（如每日投加量 100kg，儲料罐容量通常為 3~5 天用量）；

配置：料位計（監測藥劑余量，低料位報警）、破拱裝置（防止 PAC 粉末結塊，可選）。

溶解罐

功能：將 PAC 粉末與水混合，配制成 5%~10% 濃度的溶液（濃度需通過燒杯試驗確定）；

材質：不銹鋼或襯膠碳鋼，內壁光滑防止藥劑黏附；

核心部件：

攪拌器：槳式或框式攪拌器，轉速一般為 20~60r/min（低轉速避免破壞 PAC 分子結構）；

加水管路：帶電動球閥或電磁閥，通過液位計聯動控制加水量（如溶解罐液位達 80% 時停止加水）；

溫度控制（可選）：冬季可配置加熱盤管，提升 PAC 溶解效率。

熟化罐（可選）

用于儲存溶解后的 PAC 溶液，進一步熟化穩定藥劑性能，容積通常為溶解罐的 2~3 倍。

2. 投加控制單元

計量泵

類型：優先選用耐腐蝕的隔膜計量泵（如 PVC 或 PTFE 材質），避免 PAC 溶液腐蝕金屬部件；

流量范圍：根據處理水量和投加濃度計算（如處理水量 1000m3/h，投加量 20mg/L 時，流量 = 1000×20÷1000=20L/h）；

控制方式：手動調節沖程長度或通過 PLC 自動控制頻率（聯動濁度儀，實時調整投加量）。

管路與閥門

管材：UPVC 或不銹鋼（DN20~DN50），耐酸耐堿；

關鍵閥門：

背壓閥：保持管路壓力穩定，防止虹吸；

安全閥：設定壓力上限（如 0.3MPa），防止管路超壓；

Y 型過濾器：安裝在計量泵入口，過濾藥劑中的雜質（建議每周清洗一次）。

3. 控制系統

PLC 控制柜

核心功能：

自動控制溶解罐的加水→攪拌→溶解→溢流流程（如加水至液位計中限位時啟動攪拌，攪拌 30 分鐘后開啟溢流閥）；

監測計量泵運行狀態、管路壓力、儲罐液位，實時顯示數據并存儲歷史記錄；

故障報警：低液位報警、攪拌器過載報警、計量泵異常停機報警。

人機界面（HMI）

觸摸屏操作，可設定 PAC 溶液濃度、投加量、攪拌時間等參數，支持手動 / 自動模式切換。
