106X電動遙控浮球閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海泉集閥門制造有限公司
品牌
型號
所在地上海
廠商性質生產廠家
更新時間2025/7/14 15:48:58
訪問次數23

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

　上海泉集閥門制造有限公司創建于1999年8月，是一家集產品研發、設計、生產、銷售為一體的閥門專業制造企業。是全國閘閥、球閥、蝶閥、安全閥、截止閥、止回閥、減壓閥、疏水閥、過濾器、水力控制閥等通用閥門供應商隊伍中一顆閃耀的新星。

公司在資本運作、產品研發、技術更新、管理機制、售后服務等方面與科研院所有著廣泛的合作，為公司的可持續性發展奠定了堅實的基礎。在產品的研發上采用科研院所聯合設計、引進*技術，吸收、消化后自主開發*產品等靈活戰術，經過十余年的成長、發展、壯大，在運營過程中取得了輝煌業績！

　　公司歷經十多年的不斷發展和創新，嚴格把好質量關，以ISO9001建立質量管理體系，并在生產的每一道工序及生產線末端并經檢驗合格的產品中隨機抽取樣品進行檢驗等檢測手段，形成了全面的質量控制網絡。

　　公司現有員工 600多人，下設精密鑄造、熱鍛壓、熱處理、焊接、金屬切割加工、精加工、裝配、性能測試等十多個車間；具有鍛造閥門、鑄造閥門、特種閥門三大產品系列一千多個規格品種。

　　公司引進了*的FUNUC數控加工中心及數條數控車、銑生產加工線，全自動氣體保護焊接、半自動真空熔焊、車球*數控車床、高效加工專機、理化和探傷檢測設備等 300 多臺套。設備配置齊全、加工檢測手段完備，不斷向著同行業*地位發起沖刺。

　　公司將始終堅持“*，客戶稱道，員工滿意，產品多元”為企業目標，恪守“技術、創新、誠信、發展”為企業理念，不懈努力，加倍奮斗，為新老客戶提供更新更好的產品和服務，為客戶創造價值。

展開顯示更多內容

蝶閥,球閥，閘閥，安全閥，減壓閥，調節閥，截止閥，止回閥，疏水閥，過濾器，旋塞閥，水利控制閥

產品簡介在線詢價

106X電動遙控浮球閥系列 106X-10106X-10C106X-10P106X-10Q106X-16106X-16C106X-16P106X-16Q106X-25106X-25C106X-25P 106X電動遙控浮球閥產品簡介 106X電動遙控浮球閥是上海泉集閥門公司工程技術人員參照國內外類型的產品進行設計和制造的

106X電動遙控浮球閥產品信息

►106X電動遙控浮球閥系列
106X-10 106X-10C 106X-10P 106X-10Q 106X-16 106X-16C 106X-16P 106X-16Q 106X-25 106X-25C 106X-25P

►106X電動遙控浮球閥產品簡介
106X電動遙控浮球閥是上海泉集閥門公司工程技術人員參照國內外類型的產品進行設計和制造的，閥體采用了全通道路流線型設計。流體阻力小，流量大，密封效果好。由于在主閥上配裝導管控制系統，利用水力操作，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水。
106X電動遙控浮球閥是在100X遙控浮球閥的基礎上安裝了常開(常閉)型電磁閥電控裝置，使該閥具有雙保險作用，即使停電或浮球失靈，也能控制水位,絕不會讓水位超過規定的位置，電動遙控浮球閥可以設置啟閉水位，解決主閥頻繁啟閉的問題。該閥廣泛用于高層建筑、城市生活用水、消防、工礦企業的水池，水塔的進水管道中，歡迎選購，服務熱線：。

►106X電動遙控浮球閥結構型式

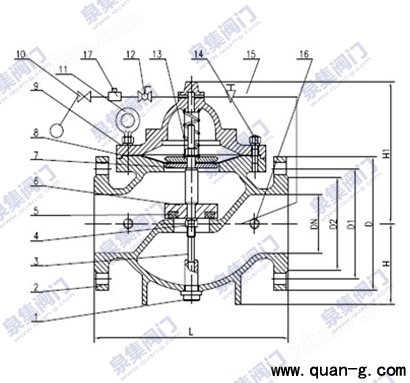

該閥由主閥、針閥、球閥、浮球閥、微型過濾器、電磁閥等組成。如圖所示：

►106X電動遙控浮球閥零件材料表

序號	零件名稱	材料
1	閥桿堵絲	碳鋼
2	閥體	鑄鐵、鑄鋼、不銹鋼
3	閥桿	2Cr13
4	螺帽	不銹鋼
5	密封圈	丁腈橡膠、三元乙丙橡膠
6	閥盤	球墨鑄鐵、碳鋼
7	膜片壓板	碳鋼,不銹鋼
8	橡膠膜片	丁腈橡膠、三元乙丙橡膠
9	閥蓋	鑄鐵、鑄鋼、不銹鋼
10	浮球閥	不銹鋼,銅
11	吊環	碳鋼
12	球閥	銅合金
13	壓簧	彈簧鋼、不銹鋼
14	雙頭螺柱、螺母	不銹鋼
15	針閥	銅合金
16	微型過濾器	銅合金
17	電磁閥	組合體

►106X電動遙控浮球閥閥體長度尺寸

口徑DN	長度L
20	180
25	180
32	205
40	205
50	205
65	216
80	240
100	280
125	330
150	360
200	410
250	480/505
300	555
350	620
400	700
450	745
500	800
600	920

►106X電動遙控浮球閥主要技術性能

閥門口徑	DN20-DN450(隔膜式)
	DN500-DN800（活塞式）
工作壓差	0.04MPA
公稱壓力	1.0MPA	1.6MPA	2.5MPA
強度試驗壓力	1.5MPA	2.4MPA	3.75MPA
密封試驗壓力	1.1MPA	1.76MPA	2.75MPA
工作溫度	0-80℃
適用介質	水
驅動方式	水力自動調節

►106X電動遙控浮球閥工作原理
當管道從進水端給水時，由于針閥（15）、球閥（12）、浮球閥（10）是常開的，水通過微型過濾器（16）、針閥（15）、進入閥蓋控制室后、又經球閥（12）、浮球閥（10）進入水池，此時控制室不形成壓力，則進入主閥盤下面的入口壓力主閥盤托起，打開主閥盤向水箱內大量供水，當水箱（池）的水面逐漸升高上升時，浮球浮起關閉浮球閥（10）、電池閥（17）關閉，閥蓋控制室內的水便逐漸增加壓力直至把主閥盤關閉，此時便起到了自動遙控的作用。
（電磁閥是常開狀態，也就是說不用浮球時。以電磁閥來控制主閥工作，不用電磁閥時以浮球來控制主閥工作。）

►106X電動遙控浮球閥安裝與維護
1、諸法安裝于水池或高位水塔的進水管上，的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可以達到操作功能。
2、安裝前要清除管道內雜物，沖洗管道。安裝時注意主閥體外水流標示箭頭，遵循方向安裝。
3、本閥前應裝截止閥或閘閥和一只過濾器以便于維修。
4、試水時要先開啟主閥蓋上的球閥，然后慢慢開啟主閥前的閘閥，此時，主閥應正常向水箱內供水，關閉球閥，主閥也隨之關閉。如果不能關閉，說明主閥盤下有臟物，清除臟物后再試。主閥供水時浮球?qū)чy也同時流水，如果用手托起浮球，浮球閥關閉，則主閥也隨之關閉，證明浮球閥良好。
5、浮球裝于主閥上，為出廠時包裝方便，實際安裝如下圖示：
6、主閥導管進口處的微型過濾器（16）要2～3個月清洗一次。

►106X電動遙控浮球閥說明
1、此種安裝方式，適用于任何口徑的閥門，為以后維護方便，請留足夠大入孔。
2、如主閥裝于蔭井內，主閥四周應有足夠維修空間，主閥為活塞時入孔須有設在主閥上端，便于維修時吊裝活塞。

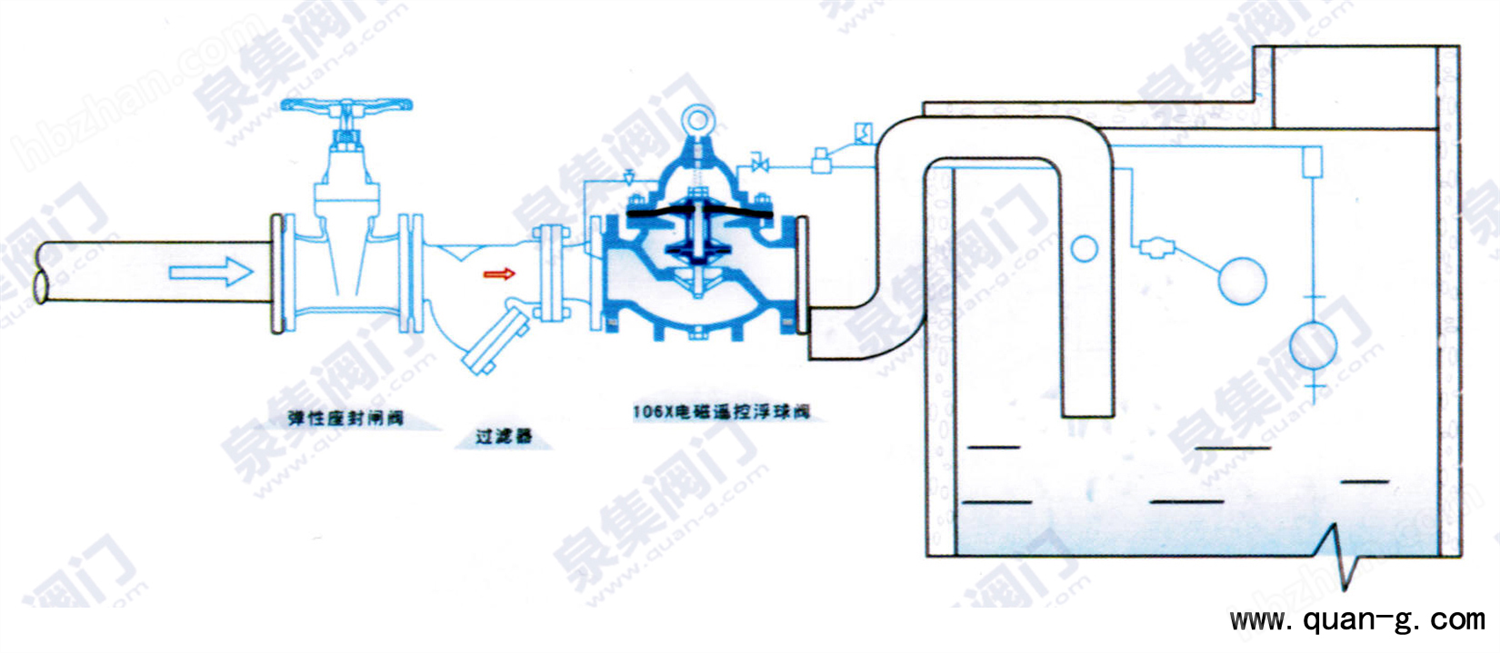

►106X電動遙控浮球閥典型安裝示意圖
