技術參數
| 序號 | 項目 | 單位 | 設計值 |

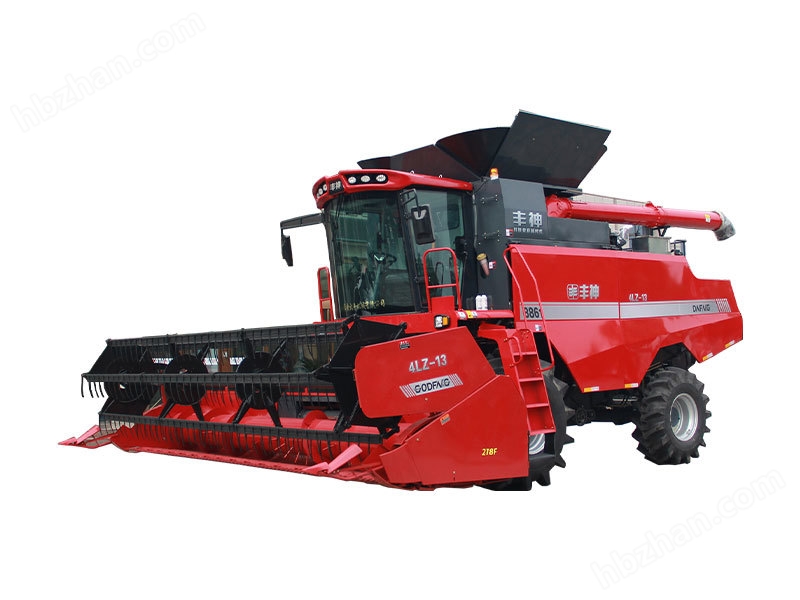

| 1 | 型號名稱 | / | 4LZ-13型自走式谷物聯合收割機 |
| 2 | 結構型式 | / | 自走輪式全喂入 |
| 3 | 配套發動機生產企業 | / | 廣西玉柴機器股份有限公司 |
| 4 | 配套發動機牌號型號 | / | YCA07P260-T400（國四） |
| 5 | 配套發動機結構型式 | / | 直列、水冷、直噴、四沖程 |
| 6 | 配套發動機氣缸數量 | 缸 | 六缸 |
| 7 | 配套發動機標定功率 | kW | 191 |
| 8 | 配套發動機標定轉速 | r/min | 2200 |
| 9 | 整機外形尺寸 (長×寬×高) | mm | 9450×5800×3850 |
| 10 | 整機質量 | kg | 12500 |
| 11 | 割臺工作幅寬 | mm | 5400 |
| 12 | 最小離地間隙 | mm | 430 |
| 13 | 割刀型式 | / | 國標Ⅱ型 |
| 14 | 喂入量 | kg/s | 13 |
| 15 | 作業擋位 | / | 三檔作業 |
| 16 | 作業速度 | km/h | 1.5-6.0 |
| 17 | 作業小時生產率 | hm2/h | 0.6-1.5 |
| 18 | 單位作業量燃油消耗量 | kg/hm2 | ≤35 |
| 19 | 割臺攪龍型式 | / | 螺旋扒齒式 |
| 20 | 撥禾輪型式 | / | 偏心彈齒式 |
| 21 | 撥禾輪直徑 | mm | Φ1130 |
| 22 | 撥禾輪板數 | 個 | 6個 |
| 22 | 脫粒機構布置方式 | / | 縱軸流 |
| 24 | 脫粒滾筒數量 | 個 | 1 |
| 25 | 主脫粒滾筒型式 | / | 縱向軸流桿齒式 |
| 26 | 主脫粒滾筒外形尺寸(外徑×長度) | mm | Φ610×2995 |
| 27 | 凹板篩型式 | / | 柵格式 |
| 28 | 復脫方式 | / | 回滾筒二次復脫 |
| 29 | 風扇型式 | / | 貫流式 |
| 30 | 風扇直徑 | mm | Φ296 |
| 31 | 風扇數量 | 個 | 1 |
| 32 | 驅動方式 | / | R四驅 □兩驅 |
| 33 | 制動器型式（前、后） | / | 前：盤式/后：無 |
| 34 | 變速機構型式 | / | 機械變速箱+靜液壓無級變速 |
| 35 | 驅動型式（前、后） | / | 前：液壓驅動/后：機械驅動 |
| 36 | 導向輪輪胎規格 | / | 19.5L-24 |
| 37 | 驅動輪輪胎規格 | / | 28L-26 |
| 38 | 導向輪輪距 | mm | 2638 |
| 39 | 驅動輪輪距 | mm | 2600 |
| 40 | 軸距 | mm | 3305 |
| 41 | 駕駛室類型 | / | □無駕駛室 □簡易式 R普通式 □封閉式 |
| 42 | 莖稈切碎器型式 | / | 旋轉刀片式 |
| 43 | 卸糧方式 | / | 機械自動卸糧 |
| 44 | 糧倉容積 | m³ | 10 |
| 45 | 卸糧高度 | mm | 4750 |
| 46 | 變速箱擋位 |
| 四檔 |
| 47 | 可收割作物 |
| 大豆、小麥、谷子，更換玉米割臺可收割6行玉米籽粒 |
高達5.4米的工作幅寬，13公斤/秒的喂入量，以長度200米標準塊為例，一個來回趟輕松收割3.2畝，一小時可完成40畝小麥的收割；
搭載玉柴260馬力發動機，功率260、240、220、160四個作業檔位可調，駕駛員可以根據待收割作物的不同選擇不同的動力輸出，節能省油。
28L-26型驅動輪、19.5L-24型導向輪，全部采用徐輪甲字牌加大加寬型高花輪胎，沙土、泥濘、濕滑地塊適應性強。
穩重的四輪驅結構，前驅采用靜液壓驅動，操控舒適、便捷；江鈴1000系列前橋+洛陽開創加重型四驅后橋，承載力強，通過性好。
脫粒滾筒縱向布局，長度達3米，脫粒性能更高、破碎率更低。加長魚鱗篩，請選面積加大。八塊便捷式可快速更換式凹版篩，僅通過更換割臺和脫粒部件可完成小麥、玉米、大豆、高粱等作物的收獲，實現一機多用。
加重型高低換擋式滾筒傳動箱體，配合無級變速盤，輥筒轉速300-1100自適應調節。整車球面軸承全部采用美國皮爾軸承，承載力強、使用壽命長。傳動皮帶采用黑一齒型帶，拉力強、散熱好。滿足長時間大面積作業的需要。
值得一提的是，這臺大縱軸流收割機的割臺過橋和、割臺過橋帶反轉功能，便于清理過橋和割臺堵塞。
糧倉容積為10方，采用液壓一鍵自動開合加高糧倉。駕駛員通過電控按鍵即可實現糧倉蓋的開啟和關閉，敞開狀態下可裝7.5噸小麥，即使是高產地塊也能裝下10畝地的小麥.
