品名與型號：激光3D輪廓度檢測儀CHD-JG01
設備可以為您解決什么？
激光3D輪廓度檢測儀可以測量平面度、厚度、輪廓度、長寬尺寸、間隙、外徑、高度差，段差、振動、體積、3D尺寸、形狀、外觀缺陷檢測、虛焊、漏焊、定位等！
適用領域：3C數碼、手機部件、精密五金零件、精密注塑件、鋰電池、汽車制造、點膠加工、半導體芯片、連接器、焊接、型材、PCB線路板等！
測量原理：
如上圖示意：
?半導體激光發射器發射激光光束
■經過柱面平行光擴散鏡，形成光點大小和間距均勻的激光線
■在目標物表面產生漫反射或鏡面反射
■反射光經過受光鏡頭組，在CMOS上對應成像
■通過CMOS不同像元的光電反應，換算對應位置的高度數值和灰度數值
功能特點：
1、高精度：采用405nm波長的專用藍光激光器，及高性能光學擴散系統，實現激光在目標物測量位置的極限聚焦，并可保證不同焦距，范圍內光斑極小的擴散，精確掃描產品細微變化。
2、高速度：HS-CMOS:采用3D專用的Highspeed - CMOS, 兼具高速度、高動態范圍，輕松實現高速拍攝； 同時高性能FPGA及IC專用處理器，可進行高分辨 率亞像素及高精度線性處理。
通過采樣、讀取、處理、輸出的高速多線程并行 處理，采樣速度可達67000輪廓/秒。輕松實現“在線”高速飛拍全檢，毫無遺漏的抓取異常尺寸。
3、2D與3D自由切換：
■2D模式:使用機器自帶2D標準測量工具，測量結果顯示OK/NG,并與PLC或工控機通訊，實現自動檢測，減少人力投入。
■3D模式:通過掃描目標物，利用SDK獲取全局3D點云數據，可同步輸出高度圖像和灰度圖像，利用色彩渲染直觀顯示 高度差異。
應用實例：

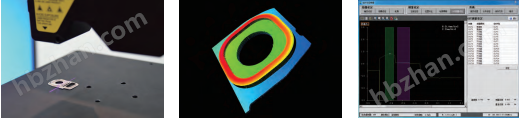

手機部件
手機中框內臺階高度差、平整度、內長寬檢測，保證屏殼互配
手機蓋板平面度檢測，
手機后蓋、曲屏3D輪廓度，弧度，平面度檢測
電池倉異物、LCD倉段差、平整度檢測，結構件段差、平面度、缺料、螺絲高度等檢測。
點膠加工行業
膠路斷膠等檢測
膠路膠寬膠高檢測

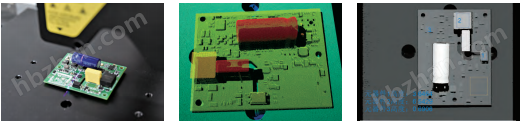

PCB線路板行業
線路板元器件高度檢測
基板平面度平整度檢測
精密零部件檢測
攝像頭支架高度，階差，平面度檢測
卡托段差，平面度
電池厚度、缺陷檢測
鋰電池行業
電芯蓋板外觀缺陷檢測，電池合尺寸檢測
密封材料的形狀，高度，寬度，體積檢測
焊接行業
虛焊、漏焊、焊縫定位
汽車制造
車門面板、拉手高度差，間隙測量，散熱片外觀缺陷檢測
連接器行業
PIN腳平整度、后蓋平面度檢測、連接器高度厚度檢測
